Первым результатом этой работы стало третье поколение модульных чиллеров SHUFT, где инженеры пересмотрели архитектуру установки целиком. Следующим этапом стали фанкойлы — оборудование, которое непосредственно отвечает за формирование микроклимата в помещениях.
Новая линейка фанкойлов развивает заложенную в чиллерах логику комплексного обновления оборудования. В ней пересмотрены решения, которые определяют гибкость проектирования, акустический комфорт, качество воздуха, управление, монтаж, энергоэффективность, надёжность и долговечность.
Гибкость в проектировании
Одной из задач обновления линейки SHUFT стало расширение возможностей проектирования. Команда бренда увеличила диапазон рабочих характеристик оборудования, чтобы его можно было применять на объектах с разной площадью, требуемой холодопроизводительностью и конфигурацией воздушной сети. Так, в линейке канальных фанкойлов появились модели мощностью до 117 кВт со статическим давлением до 400 Па.
Мощность до 117 кВт позволяет подобрать оборудование для систем с высокой расчётной нагрузкой по холоду, а статическое давление до 400 Па — обеспечить требуемый расход воздуха при преодолении сопротивления протяжённой и разветвлённой сети воздуховодов. Это расширяет варианты применения оборудования в проектах с существенно различающимися параметрами воздушной сети.
Акустический комфорт
Команда SHUFT уделила особое внимание акустическому комфорту при обновлении линеек. В результате появились модели с низким уровнем шума, которые подходят для помещений с повышенными требованиями к акустике: гостиниц, офисов, жилых и общественных пространств, где климатическое оборудование работает рядом с людьми.
Уровень шума кассетных фанкойлов начинается от 26 дБ(А), а у настенных моделей — от 24 дБ(А). Для ориентира — обычный шёпот в комнате достигает величины 30 дБ(А).
При этом акустические характеристики сочетаются с эффективным распределением воздуха: кассетные фанкойлы обеспечивают круговую раздачу на 360°, а дальность подачи воздушного потока настенных фанкойлов достигает 15 м.
Фильтрация и свежий воздух
Для бренда SHUFT качество воздуха всегда было одной из приоритетных задач при разработке вентиляционного оборудования. Чистый и свежий воздух напрямую влияет на то, как человек чувствует себя в помещении: помогает сохранять концентрацию и работоспособность, легче переносить длительное пребывание в помещении и комфортнее восстанавливаться во время отдыха.
Поэтому при обновлении фанкойлов команда предусмотрела решения, которые помогают поддерживать качество воздуха и упрощают обслуживание прибора. В кассетных моделях установлены съёмные моющиеся фильтры, которые упрощают регулярное обслуживание и позволяют поддерживать фильтрацию в рабочем состоянии.

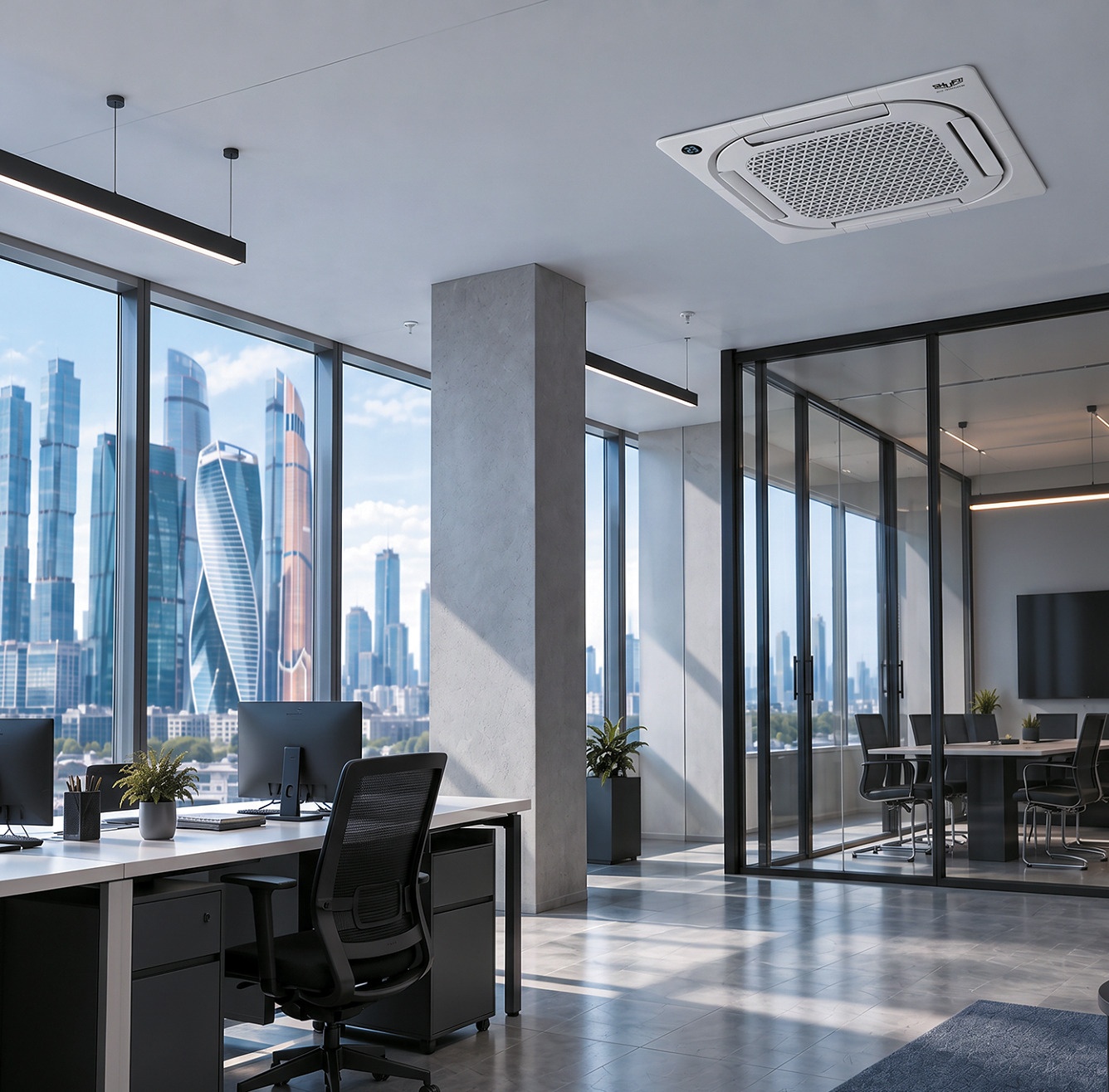

 Новая линейка фанкойлов SHUFT |
 |
Ещё одна возможность — подача свежего воздуха через сам фанкойл. В кассетных моделях для подключения воздуховода предусмотрено отверстие диаметром 100 мм. Через него можно организовать подмес наружного воздуха непосредственно через оборудование без отдельного узла подачи свежего воздуха.
Энергоэффективность
SHUFT следует современным тенденциям развития климатического оборудования и внедряет технологии, повышающие эффективность его работы. Сегодня от системы требуется не только обеспечить необходимую производительность, но и не расходовать лишнюю энергию при снижении нагрузки.
В ответ на этот вызов в обновлённой линейке фанкойлов появились EC‑двигатели с электронной коммутацией. Они автоматически регулируют скорость вращения в зависимости от текущей тепловой нагрузки: когда потребность в мощности снижается, вентилятор уменьшает обороты и потребляет меньше энергии.
В результате энергопотребление фанкойлов можно снизить до 30 % по сравнению с традиционными решениями. Для объектов с большим количеством оборудования это позволяет сократить эксплуатационные расходы без ущерба для производительности системы.
Удобство и скорость монтажа
При обновлении модельного ряда команда SHUFT пересмотрела конструкцию фанкойлов с учётом требований к монтажу и подключению оборудования на объекте.
В настенных моделях клапан встроен в корпус прибора. Такое решение исключает необходимость отдельного подбора и монтажа клапана, сокращает количество соединений и снижает риск протечек. При этом клапан не выступает за габариты корпуса, сохраняя аккуратный внешний вид оборудования.
Коммуникации также адаптированы под конфигурацию объекта. У настенных моделей водяные и дренажные трубы можно подключить с левой или правой стороны. У канальных фанкойлов предусмотрена возможность изменить сторону подключения на объекте, что позволяет привязать оборудование к фактическому расположению коммуникаций.

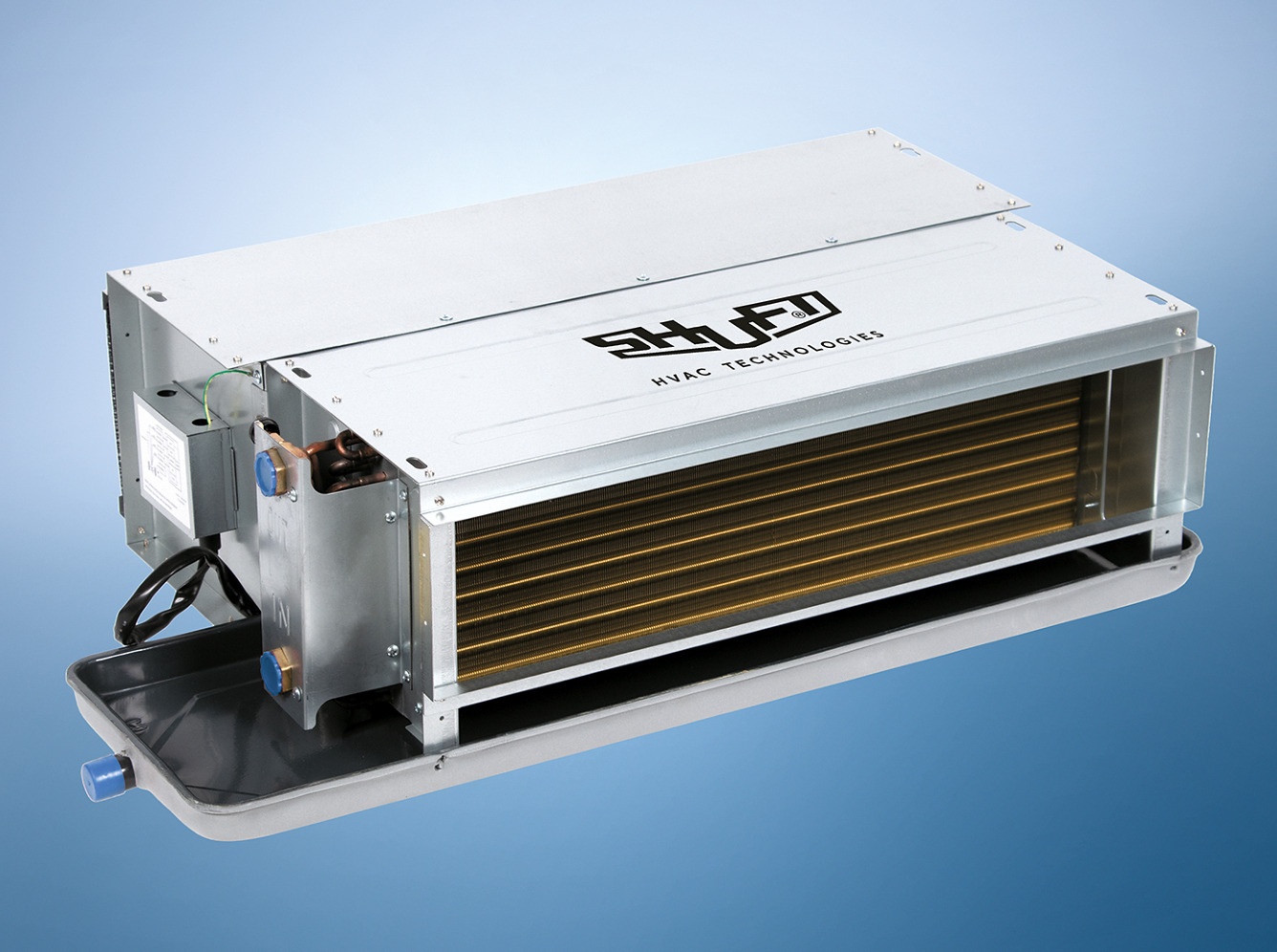

Отвод конденсата рассчитан на разные варианты монтажа. В напольно-потолочных моделях дренажный поддон выполнен в двух плоскостях и подходит для вертикальной и горизонтальной установки. В канальных фанкойлах увеличенный теплоизолированный поддон собирает конденсат с теплообменника и регулирующего клапана, предотвращая попадание влаги в конструкцию потолка.
Для организованного отвода конденсата в кассетных моделях предусмотрен дренажный насос.
Управление всей системой
Удобство управления — важный критерий при выборе оборудования, особенно для крупных объектов, где установлено большое количество фанкойлов. В таких системах предусмотрено групповое управление по протоколу Modbus: к одному пульту можно подключить до 64 устройств. Это позволяет отказаться от отдельного пульта для каждого фанкойла и сократить затраты на дополнительное оборудование. При необходимости систему можно дополнить проводными пультами или интегрировать в BMS и систему «умный дом». Для настенных моделей предусмотрен ИК‑пульт.
Надёжность и долговечность
Также инженеры SHUFT уделили внимание решениям, которые влияют на надёжность и долговечность оборудования. Одним из них стало защитное покрытие Golden Fin для теплообменников. Оно повышает коррозионную стойкость поверхности и защищает теплообменник от воздействия влаги, помогая сохранить его рабочие характеристики в течение срока эксплуатации.
Уверенность SHUFT в надёжности своих решений подтверждает гарантия сроком на три года на оборудование. Это самый продолжительный гарантийный срок на рынке фанкойлов в России.
Инженеры SHUFT провели масштабное обновление всей системы холодоснабжения — от оборудования, которое генерирует холод, до устройств, распределяющих его в помещениях. Изменения затронули чиллеры и фанкойлы: пересмотрены их конструкция, технические характеристики и возможности применения для систем разного масштаба и сложности.
Теперь чиллеры и фанкойлы SHUFT можно гибко подбирать и сочетать между собой с учётом архитектуры объекта, требуемой производительности, акустических параметров, энергоэффективности и условий эксплуатации. Такая конфигурация даёт возможность адаптировать систему холодоснабжения под конкретный проект и при необходимости масштабировать её вместе с объектом.
