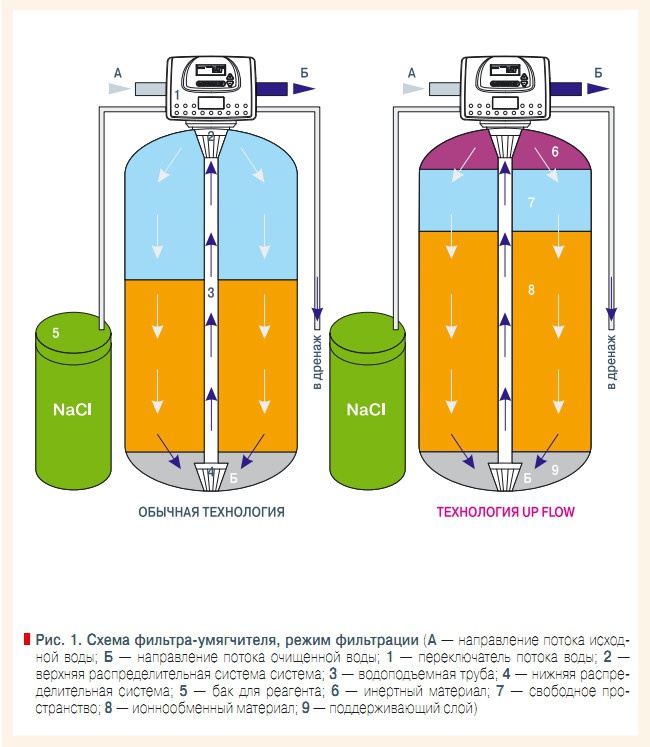

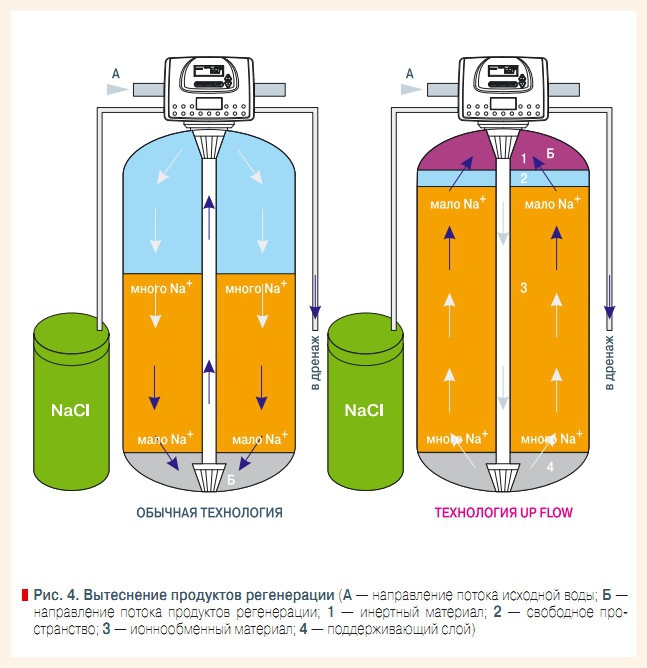

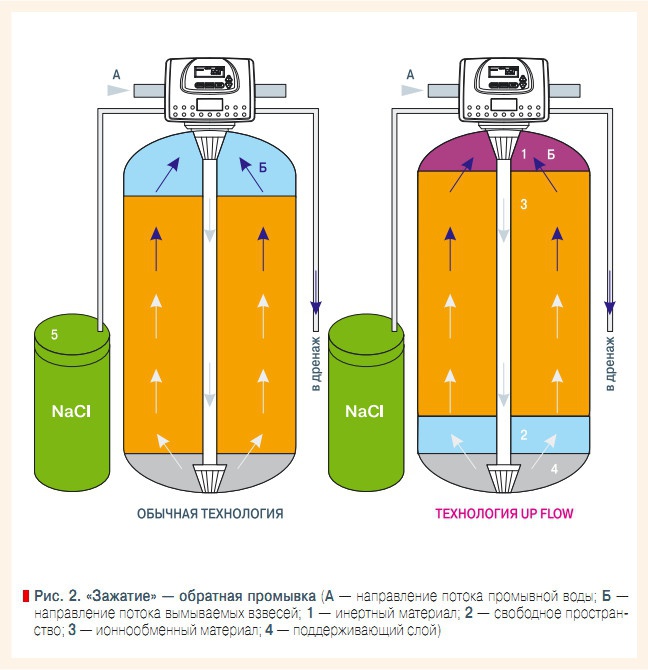

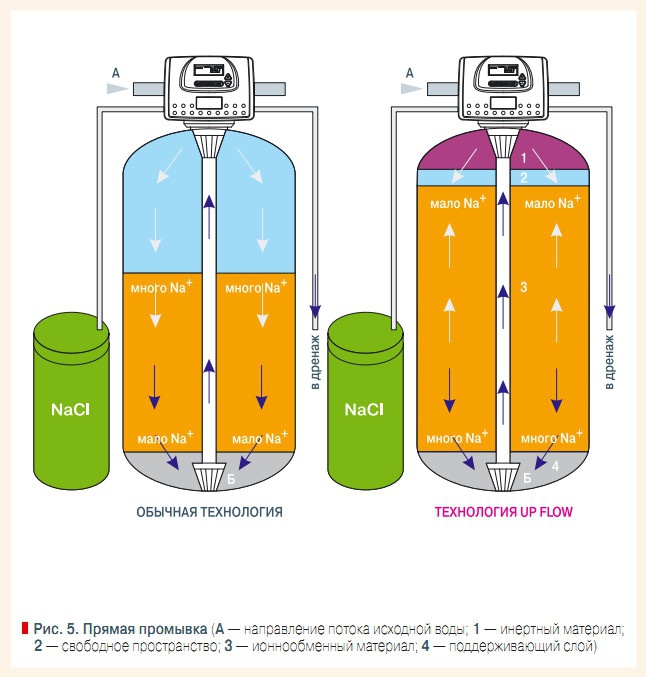

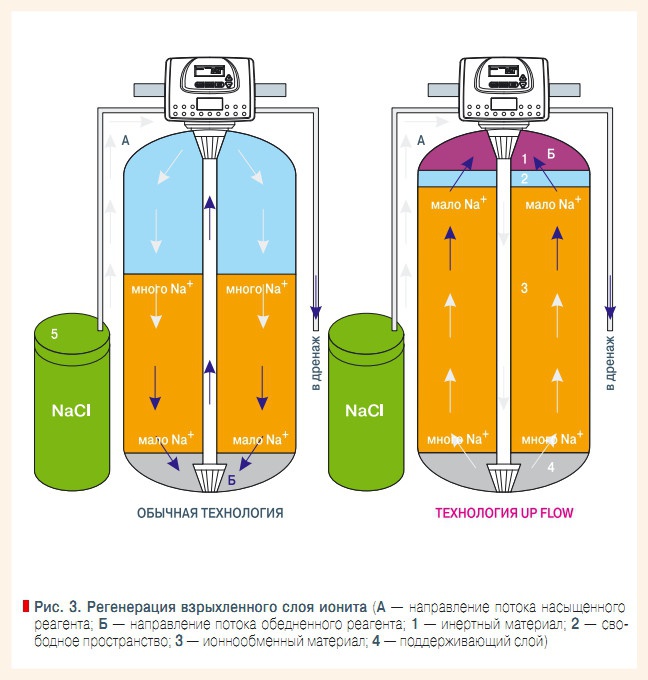

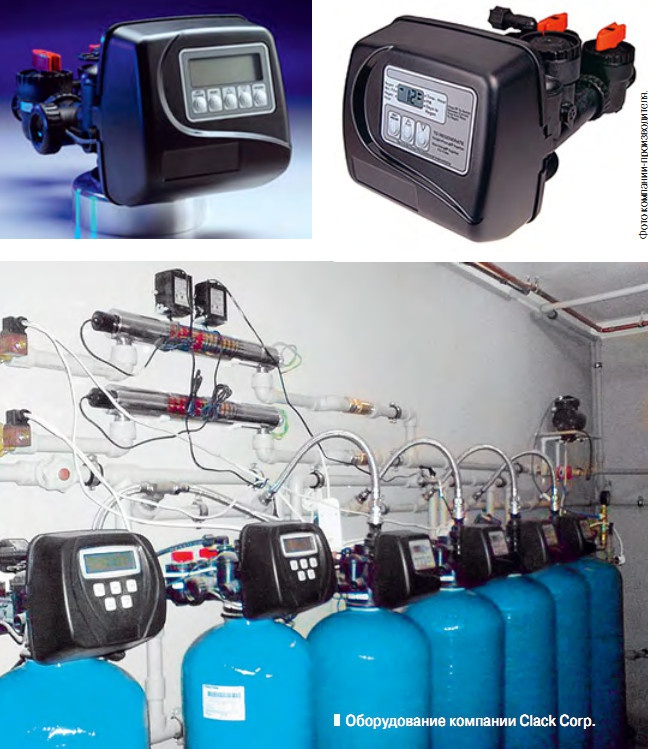

Технология ионного обмена используется уже достаточно давно. И ровно столько же разработчики бьются над задачами по увеличению рабочей обменной емкости ионитов и снижению затрат на эксплуатацию умягчителей. Одним из способов увеличения фильтроцикла при одновременном удельном снижении количества реагентов на регенерацию является технология UP Flow. Принцип и отличительные особенности данной технологии предлагаются к рассмотрению в настоящей статье. Устройство фильтра-умягчителя, использующего традиционную технологию регенерации (Downflow), и фильтра-умягчителя, в котором применяется технология UP Flow, упрощенно представлено на рис. 1. Особенностями компоновки фильтра в случае использования технологии UP Flow являются: ❏ высокий коэффициент заполнения катионитом объема фильтра (порядка 80– 90 % цилиндрической части фильтра); ❏ уменьшенная зона свободного пространства (примерно 1/10 высоты цилиндрической части фильтра); ❏ слой плавающего инертного материала, прижимающегося к верхнему дренажно-распределительному устройству. Инертный материал предназначен для интенсификации процесса удаления из слоя ионита взвесей и ионитной «мелочи» при промывке фильтра снизу вверх. При этом основной фильтрующий материал задерживается слоем инерта. Во время рабочего цикла (поток воды направлен сверху вниз) наличие инертного материала способствует более равномерному распределению поступающей воды на фильтрующую загрузку и снижает вероятность ее внутрислойного перемешивания. Обработка исходной воды по технологии UP Flow осуществляется аналогично соответствующей стадии традиционной технологии (направления потоков указаны на рис. 1), а стадии процесса регенерации существенно отличаются от стандартной процедуры. Условно процесс противоточной регенерации можно разбить на следующие стадии (стадии представлены в сравнении с традиционной технологией). Стадия I. «Зажатие» (обратная промывка, рис. 2) Вода поступает из нижней распределительной системы и прижимает слой катионита к инерту, а его, в свою очередь, к верхней дренажно-распределительной системе. Во время этой операции из верхней части слоя вымываются взвеси, задержанные во время рабочего цикла, и ионитная мелочь, которая образуется при истирании и растрескивании гранул смолы. Скорость потока на этой стадии при технологии UP Flow сравнима со скоростью по технологии Downflow. Интенсивность вымывания примесей по технологии UP Flow несколько выше в связи с тем, что гранулы инертного материала в отличие от гранул катионита значительно меньше забивают верхнее распределительное устройство. Продолжительность этой стадии при технологии UP Flow может быть несколько снижена. Cтадия II. Собственно регенерация взрыхленного слоя ионита (рис. 3) Регенерационный раствор повареной соли с концентрацией 25–30 % засасывается из реагентного бака через инжектор, разбавляется до концентрации 10– 12 % и проходит через слой ионообменного материала снизу-вверх. При этом происходит послойный контакт достаточно концентрированного раствора соли с катионитом и обмен ионов кальция и магния катионита на ионы натрия раствора. Поступающие новые порции раствора соли осуществляют более глубокую регенерацию нижних слоев катионита и, соответственно, более полное удаление ионов жесткости в процессе фильтрации. Несмотря на избыточное, по сравнению со стехиометрическим, количество соли для проведения регенерации, степень перехода катионита верхних слоев в натриевую форму к моменту окончания процесса оказывается меньше, чем у нижних слоев. За счет более равномерного осуществления послойной регенерации снизу-вверх по технологии UP Flow в отличие от традиционной технологии с потоком регенерации сверху-вниз солевой раствор используется более полно. Как было отмечено, заполнение фильтра катионитом в этом случае значительно больше, чем по традиционной технологии, но при этом расход соли на регенерацию не увеличивается. Cтадия III. Вытеснение продуктов регенерации (рис. 4) Направление потока и его скорость аналогична предыдущей стадии. Скорость удаления ионов жесткости из фильтра несколько выше, чем по традиционной технологии в связи с тем, что скорость и полнота удаления отработанного раствора из разуплотненного слоя смолы выше, чем при удалении раствора в зажатом слое сверху вниз. В связи с этим продолжительность стадии вытеснения продуктов может быть уменьшена по сравнению с традиционной технологией. Cтадия IV. Уплотнение ионита (рис. 5) Вода подается сверху-вниз, как по традиционной технологии. В связи с тем, что все предыдущие стадии регенерации осуществляются потоком снизу-вверх, большее количество мелкой фракции катионита находится в верхней части фильтрующего слоя. Для технологии UP Flow этот процесс более выражен, чем для традиционной технологии. Положительным явлением этого процесса является то, что верхний слой, состоящий преимущественно из мелких зерен ионита, играет роль барьера, предотвращающего проникновение взвесей, поступающих в фильтр в рабочем цикле, в нижние слои ионообменной смолы и способствует более легкому удалению их в процессе обратной промывки. Преимущество технологии UP Flow для осуществления процесса ионного обмена на промышленных объектах бесспорна. В СССР она широко использовалась на тепловых станциях и других производствах. Однако такую технологию можно использовать и для систем невысокой производительности (до 5 м3/ч). Основная проблема при этом — наличие блока управления процессом регенерации, позволяющего осуществлять противоточную регенерацию. Одним из немногих управляющих клапанов, способных осуществлять противоточную регенерацию и, соответственно работать по технологии UP Flow являются управляющие клапана компании Clack Corporation. Они имеют хорошие гидродинамические характеристики, простоту конструкции и достаточно низкую цену. Особенно актуально применение технологии UP Flow для фильтров высотой 54ʺ и менее. По заявлению ведущих производителей ионообменных смол для нормальной организации ионного обмена требуется, чтобы слой катионита был более 80 см. Исходя из параметров фильтров, даже для баллонов 0744 и 0844 можно добиться высокой эффективности ионообменного процесса. Приведем конкретный пример преимуществ, которые дает технология UP Flow при использовании ее в установках малой производительности. Произведем расчет фильтра-умягчителя на корпусе 10×54 с управляющим клапаном Clack при постоянном водопотреблении 1 м3/ч, исходной общей жесткости воды ОЖ = 5 мг÷экв/л. Объем цилиндрической части данного корпуса составляет 57 л, рабочая обменная емкость катионита Е = 1,1 г÷экв/л. Для удобства расчета принимается умягчение до ОЖ = 0 мг÷экв/л, а расход соли на регенерацию 120 г/л катионита. Коэффициент заполнения корпуса катионитом составляет: ❏ для обычной технологии регенерации 67 % — 38,2 л катионита; ❏ для технологии UP Flow около 90 % — 51,3 л катионита. Ресурс системы при традиционной регенерации (Ртр) и регенерации UP Flow (Рпр), и время до первой регенерации (τ) составят, соответственно: Ртр = 38,2 × 1,1 = 42,0 г÷экв, Рпр = 51,3 × 1,1 = 56,4 г÷экв, τтр = 42 г÷экв/(0,005 г÷экв/л × × 1000 л/ч) = 8,4 ч, τпр = 56,4 г÷экв/(0,005 г÷экв/л × × 1000 л/ч) = 11,3 ч. Таким образом, для обычной системы требуется регенерация три раза, а противоточной — два раза в сутки соответственно. Требуемый объем соли в сутки на регенерацию ионита составит: ❏ для обычной технологии регенерации: Vсоли = 38,2 × 0,12 × 3 = 13,8 кг/сут; ❏ для технологии UP Flow: Vсоли = 51,3 × 0,12 × 2 = 12,4 кг/сут. Разница составляет 1,4 кг/сут, т.е. в месяц экономия соли в случае использования системы с технологией UP Flow составит порядка 40 кг. Отличительной особенностью клапанов Clack является возможность реализации пропорционального дозирования солевого раствора при реализации технологии UP Flow. При обычном дозировании регенерация системы проводится заданным количеством соли не зависимо от объема очищенной воды. При пропорциональном дозировании, объем соли на регенерацию пропорционален объему очищенной воды. Это позволяет сократить расход реагентов и эксплуатировать фильтр-умягчитель в экономичном режиме. Как было отмечено, экономия реагента и увеличение ресурса системы не все преимущества описываемой технологии. При использовании технологии UP Flow можно сокращать продолжительность вспомогательных стадий регенерации. А более глубокая степень умягчения позволяет сократить количество ступеней умягчения или уменьшить размер фильтра, организуя процесс на более высоких скоростях. Это достигается, в первую очередь, за счет увеличения высоты слоя и изменения характера процесса фильтрации, при котором исходная вода поочередно проходит слои ионита от менее к более отрегенерированному, что обеспечивает более глубокое и полное удаление солей жесткости. Таким образом, технология UP Flow обладает следующими неоспоримыми преимуществами: ❏ высокое качество очищенной воды; ❏ высокая эффективность процесса умягчения; ❏ снижение продолжительности регенерации; ❏ отсутствие специальных требований к конструкции фильтра при использовании специальных управляющих клапанов, например, компании Clack Corp. В России официальным представителем Clack Corp. является компания «Экодар». Широкое использование в собственных проектах технологии UP Flow и предлагаемая полная линейка переключателей потока Clack от бытового до промышленного назначения являются серьезным конкурентным преимуществом компании. Дополнительным удобством является полностью русифицированное меню этих переключателей, обеспечивающее легкость настроек и информативность выводимой на дисплей информации, а также то, что эти переключатели изготовлены специально для эксплуатации в России. На сегодняшний день управляющие клапана Clack Corporation являются одним из наиболее оптимальных технических решений по реализации технологии UP Flow. ❏
