Горизонтальную трубопроводную разводку целесообразно прокладывать скрыто, в бетонной стяжке пола или под штукатуркой, чтобы она не нарушала архитектурный стиль помещения. До недавнего времени это было невозможно, поскольку стальные трубопроводы не соответствовали требованиям скрытой прокладки из-за плохой ремонтопригодности. Проблема разрешилась благодаря использованию полимерных трубопроводов, и в частности трубопроводов из сшитого полиэтилена с техникой соединения на надвижной гильзе, которые можно бетонировать и заделывать под штукатурку. Однако в горизонтальных двухтрубных системах при реализации подводок к отопительным приборам неизбежны пересечения трубопроводов, что трудно реализовать при скрытой прокладке, так как трубопроводы в теплоизоляции будут выступать из стяжки или из-под штукатурки. Как одно из решений несомненный интерес представляет крестовина, предложенная фирмой REHAU. При подводке труб к отопительному прибору эта крестовина позволяет обойти магистральный трубопровод без выхода из монтажной плоскости, то есть без необходимости выдалбливать пол под напорной и обратной трубами магистрали. Охлажденный теплоноситель огибает подающую магистраль плоским каналом необходимого живого сечения, поэтому гидравлическое сопротивление крестовины минимально. Для снижения бесполезных потерь тепла крестовина снабжается теплоизоляционным кожухом, упрощающим монтаж. При горизонтальной разводке присоединение трубопроводов к отопительным приборам возможно «из пола» (~1~), «из плинтуса» и «из стены» (~3~). На выбор того или иного варианта присоединения влияют, во-первых, принятая схема отопления, а во-вторых, тип отопительного прибора и схема его обвязки. Для всех вариантов скрытой разводки подключение труб к радиатору может осуществляться снизу, а также с одной и с разных сторон отопительного прибора. Кроме того, для подключения «из стены» можно реализовать схему «сверху-вниз». Для систем отопления фирмой REHAU выпускаются как тонкостенные трубы RAUTHERM-S красного цвета, так и толстостенная труба фиолетового цвета RAUРINK. В соответствии с требованием СНиП 2.04.05-91 трубопроводы из полимерных материалов, используемые в системах отопления, должны иметь защитный кислородонепроницаемый слой. Коэкструзивный кислородонепроницаемый слой, который имеют все отопительные трубы REHAU, состоит из этиленвинилалкоголя (EVAL) — материала с наилучшим защитным эффектом. Отопительные трубы REHAU имеют очень широкую область применения. Для коттеджного строительства, поэтажной разводки, а также для систем напольного отопления может применяться труба красного цвета RAUTHERM-S следующих типоразмеров: 17х2,0 мм, 20х2,0 мм, 25х2,3 мм, 32х2,9 мм. Трубы данного типа рекомендованы для использования при следующих параметрах: t1/t2=90°/70°C и P=6 атм. t1/t2=60°/50°C и P=10 атм. С целью унификации использования фасонных частей в водопроводной и отопительной разводке, и облегчения комплектации заказа была разработана толстостенная труба RAUPINK, имеющая такие же типоразмеры, как и водопроводная труба RAUHIS: 16х2,2 мм; 20х2,8 мм; 25хЗ,5 мм; 32х4,4 мм; 40х5,5 мм; 50х6,9 мм; 63х8,7 мм. Увеличение толщины стенки, по сравнению с трубами RAUTHERM, позволило, ко всему прочему, повысить рабочие параметры труб до следующих значений: t1/t2=90°/70°C и P=9 бар t1/t2=70°/55°C и P=11 бар t1/t2=60°/50°C и P=12 бар Отопительная труба RAUPINK характеризуется следующими свойствами:

  • высокая усталостная прочность даже при повышенной температуре до 110°С;
  • трещиностойкость;
  • стабильность формы;
  • оптимальное соотношение гибкости и выдерживаемого давления;
  • устойчивость к старению при повышенной температуре;
  • высокая ударопрочность, а также ударная вязкость при температуре до -50°;
  • высокая прочность на истирание и разрез;
  • высокая устойчивость к воздействию химических веществ;
  • термостойкость и долговечность;
  • незначительные шумы в трубах;
  • отсутствие накипи даже после многолетней эксплуатации.

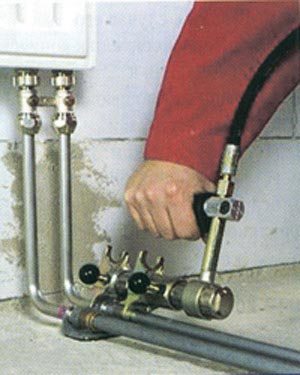

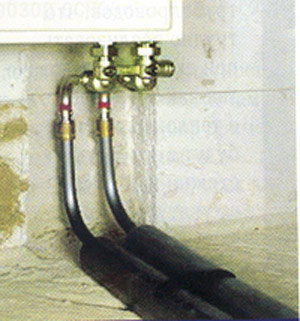

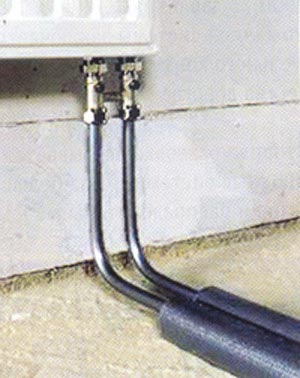

Довольно часто перекрытия не позволяют поместить трубы в стяжку (например, железобетонные панели многоквартирных домов); в этом случае целесообразна плинтусная разводка. Ее специфика заключается в выборе трубопровода: плинтус не допускает температурных удлинений, поэтому здесь следует использовать металлополимерные трубы RAUTITAN stabil. Универсальная труба RAUTITAN stabil фирмы REHAU предназначена для использования в системах отопления и водоснабжения. Речь идет о металлополимерной трубе следующей конструкции: внутренний самонесущий слой из сшитого полиэтилена, затем слой клея, алюминиевая оболочка для защиты от диффузии кислорода и значительной компенсации линейных удлинений, затем снова слой клея и наружный слой из полиэтилена. В системах отопления труба RAUТiTAN stabil может применяться в качестве подающей магистрали с температурой 95°С с максимальным рабочим давлением 10 бар. Кратковременно (в аварийном режиме) допускается ее эксплуатация при температуре 100°С. Ассортимент труб составляет 16,2x2,6 мм; 20х2,9 мм; 25х3,7 мм; 32х4,7 мм; 40х6,0 мм. В России на трубы RAUTIТAN stabil имеются сертификат соответствия и гигиенический сертификат. Трубы RAUTITAN stabil могут подсоединяться к блоку шаровых кранов через крестовины с присоединительными трубками, изогнутыми под углом 90° или с помощью угловых телескопических элементов, позволяющих варьировать присоединения по высоте и глубине. Присоединение металлополимерных труб осуществляется, как правило, с помощью резьбозажимного соединения с разрезным обжимным кольцом. Что касается присоединения труб «из стены», то по вариантам исполнения этот способ обладает самым большим диапазоном возможностей. Здесь может использоваться как непосредственное присоединение труб к блоку шаровых кранов радиатора (с помощью настенных угольников и резьбозажимных соединений с разрезным обжимным кольцом), так и стыковка с помощью Г-образных присоединительных трубок (~4~). Таким образом, присоединение «из стены» осуществимо практически во всех системах отопления с горизонтальной разводкой. Для его выполнения в стене пробивается штроба глубиной 8 см; при использовании присоединительных трубок из меди на их длинных плечах, вкладываемых в штробу, обычным трубогибом делается дополнительный изгиб под углом 90° и образовавшиеся вторые короткие плечи присоединительных трубок обрезаются по нужному размеру в зависимости от глубины отопительного прибора.
