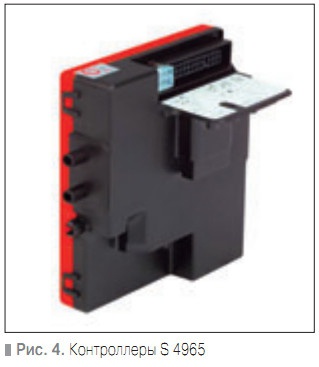

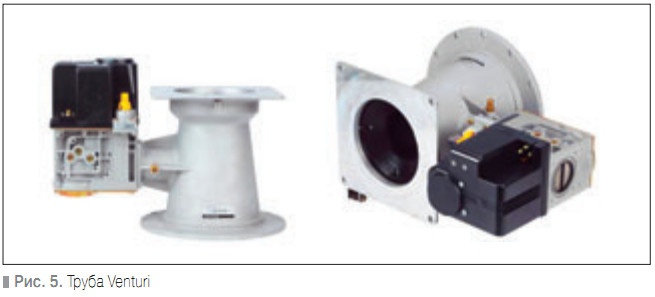

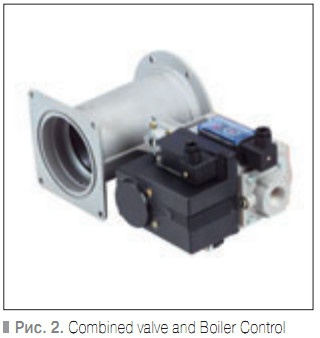

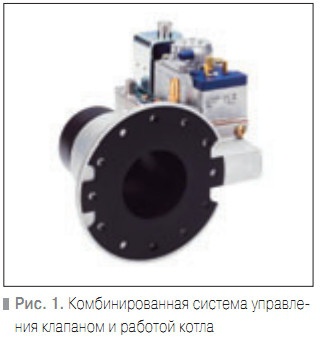

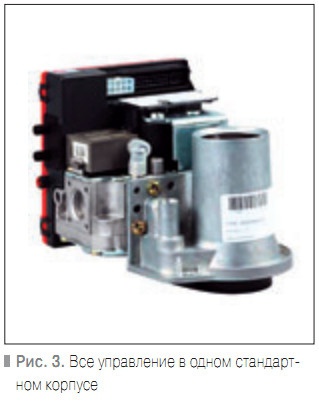

Контроллеры S 4965 используются в комбинации с клапанами (с модуляцией и без) (рис. 4). Контроллеры обеспечивают управление розжигом, контроль наличия пламени, а также управление системой «Комфорт» котла по температуре, насосом, трехходовым клапаном. Двухсторонняя связь с платой MMI обеспечивает широкий спектр по управлению и диагностике оборудования. Контроллеры S 4965 могут найти применение в: ❏ проточных водонагревателях; ❏ напольных котлах; ❏ двухконтурных котлах «Комби»; ❏ котлах с малыми выбросами NOX; ❏ конденсационных котлах. Свойства системы: ❏ полная последовательность управления розжигом; ❏ стабильная работа в соответствии с EN 298 (2003); ❏ жесткая блокировка (Non volatile Lockout); ❏ прямой или пилотный розжиг основной горелки; ❏ встроенный трансформатор розжига, включая фильтр от помех; ❏ опция, объединяющая розжиг и контроль пламени; ❏ нечувствительный к полярности детектор пламени; ❏ блокировка при имитации пламени; ❏ перезапуск после потери пламени; ❏ переменный или постоянный ток управления вентилятором; ❏ динамическая проверка потока воздуха; ❏ блокировка при отсутствии воздуха; ❏ встроенный регулятор давления газа; ❏ управление насосом и трехходовым клапаном; ❏ управление по температуре ЦО и ГВС с приоритетом ГВС; ❏ контроль перепада температур между «прямой» и «обратной», контур ЦО; ❏ выход для датчика протока, управление и контроль работы контура ГВС; ❏ коммуникация с платой MMI, обеспечивающая широкие возможности по диагностике и функционированию оборудования; ❏ возможность конфигурирования контроллера производителем отопительной техники или установщиком; ❏ внешний или встроенный индикатор аварии; ❏ электрическая безопасность в соответствии с EN 60730-1 (2000); ❏ поддерживает протокол коммуникации Open Therm (Коммуникация с комнатным контроллером); Жизнь контроллера — 500 000 циклов включений. Конфигурировать контроллеры можно с помощью специальной панели управления, поставляемой с контроллером. Труба Venturi — это специально разработанная система пропорционального смешения воздуха и газа, обеспечивающая модулирование горелок предварительного смешения с коэффициентом соотношения газ/воздух, снижаемого до 20% номинальной нагрузки на оборудование. Данная система используется в комбинации с вентилятором и регулирующим соотношение газ/воздух 1:1 клапаном HONEYWELL. Модулирование осуществляется путем изменения скорости вращения вентилятора. Труба Venturi создает давление ниже атмосферного, при котором газ прокачивается к выходу газового клапана. Система Venturi спроектирована таким образом, что может устанавливаться более чем в восьми положениях на специально адаптированном вентиляторе. Поток смеси в трубе Venturi может быть отрегулирован до необходимого соотношения с помощью регулировочного винта (дросселя). Пример горелки с блоком смешения, состоящего: клапан серии VR400 с трубой Venturi + вентилятор + горелка (в данном случае горелка типа metallfibre). Системы предварительного смешения разрабатывались для конденсационных котлов, горелок предварительного смешения. Поток смеси регулируется числом оборотов вентилятора. Соотношение газ/ воздух до необходимого устанавливается регулировочным винтом. Данная регулировка приводит к уменьшению выбросов COX, снижение же выбросов NOX достигается отсутствием вторичного воздуха, т.к. в сопло поступает газо-воздушная смесь, подготовленная в оптимальном соотношении. Настройка коэффициента избытка воздуха производится только один раз, далее система Venturi поддерживает его значение на заданном уровне. Система Venturi обеспечивает «идеальный» коэффициент избытка воздуха (при условии, что планируется использование системы Venturi на газе, который имеет устойчивую калорийность). На данный момент разработаны и используются системы и более сложного исполнения, так, сейчас на котлах до 300 кВт используется цифровое регулирование с отслеживанием калорийности газа, температуры отходящих газов и выбросов NOX и COX, что позволяет достигать «идеального» процесса горения по КПД и минимизированию выбросов вредных веществ. В России данная система проходит тестирование на каталитических теплогенераторах (КТГ-0,5) производства ЗАО «Гидромашсервис». Гранд на разработку и внедрение КТГ-0,5 был выделен Правительством г. Москвы (этот проект направлен на повышение энергоэффективности и энергосбережения теплоэнергетических установок в Москве).
