Виктор Васильев, генеральный менеджер Henco Ind. по России и странам СНГ

— Перспективу рынка инженерии в разрезе пластиковых труб мы видим в последующем расширении использования двух типов труб из: РЕ-Х/AL/PE-X (металлопластиковая или металлополимерная труба) и PE-X EVOH (сшитый полиэтилен с кислородным барьером).

Уходящим из сегмента отопления с уверенностью можно считать материал полипропилен (ППР) — придёт время, когда его будут применять только для холодного водоснабжения. Причина — материал этот обладает слабыми техническими параметрами, ограниченным сроком службы, практически неконтролируем по качеству проводимого монтажа и, к тому же, не предназначен и уже давно не используется для систем отопления в Европе. Несмотря на это, наиболее востребованным материалом в настоящее время является именно полипропилен, использование которого обусловлено ценой, доступностью инструмента, часто недостаточным уровнем квалификации монтажника. Последнее время количество нареканий к данному материалу значительно увеличилось (достаточно открыть Интернет, и вы увидите ППР в «топе» по обсуждению низкого качества материала и «косяков» монтажа).

Если говорить о современных технологиях соединения труб, то в настоящий момент находят применение три основные типа соединений: сварка (ППР), натяжные фитинги (в основном PE-X) и прессфитинги (радиальные, как правило, на металлопласт). При этом первый способ — не только наиболее рискованный и слабо контролируемый по качеству исполнения, но и вредный для здоровья монтажника способ соединения. Что касается надвижного и пресс-фитинга, то каждый из них имеет свои достоинства и недостатки.

Однако, увы, говорить о том, что какой-то вид соединения является стопроцентной защитой от человеческого фактора, было бы неверно. Как говорится «от рук, растущих не из плеч» защиты нет, какой бы вид соединения не использовался. То есть квалификация монтажника всегда играла и будет играть важную роль. Ведь задача часто состоит не только в том, чтобы соединить фитинг и трубу, а как это сделать правильно в условиях конкретного объекта и места, особенностей эксплуатации и множества других факторов. Глобально для обеспечения безопасности объекта и его длительной надёжной эксплуатации всегда обязательны два фактора: качество продукта и квалификация монтажника. Развитие трубопроводных систем всегда требует повышения уровня знаний и квалификации исполнителя работ. Объектные решения часто усложняются потому, что одна из глобальных задач построения инженерных систем — сделать жизнь потребителя более комфортной. А сложные решения требуют высокой квалификации.

Помимо низкой квалификации монтажника, на качество инженерной системы может повлиять и происхождение материалов. Компания Henco уже сталкивалась с данной проблемой — около шести лет назад потребовались значительные инвестиции и время, чтобы её решить. Приходится постоянно мониторить рынок на предмет наличия контрафакта, но подделок продукции Henco нет уже более четырёх лет. Мы видим, что с данной проблемой столкнулся в настоящий момент один из ведущих производителей PE-X. Борьба с контрафактом — задача крайне сложная, особенно учитывая риски, что через пару лет после установки контрафактного продукта его потребители начнут рассказывать о якобы «расслоении» PE-X, не понимая (или не зная), что купили (установили) подделку.

Сейчас Henco планирует запустить программу поддержки тех, кто вынужден менять контрафактный продукт, который был куплен и установлен четыре-шесть лет назад и за это время часто полностью разрушился.

Вообще говоря, качество контрафактного продукта — это всегд лотерея: срок эксплуатации может варьироваться от двух до семи лет (вместо 50 лет в случае оригинала). Причём затраты на исправление тоже могут сильно разниться — от просто стоимости материалов и работы по замене до огромных выплат по возмещению ущерба (например, если инженерная система на десятом этаже с контрафактной системой залила нижние этажи).

Хотя контрафактной продукции под брендом Henco мы не встречали давно, однако качество китайских продуктов периодически мониторим и проверяем.

Знаете, ведь бывает, что потребитель говорит: «вот та же белая труба, тот же алюминий и надпись та же, так зачем переплачивать — купим по 25 рублей за метр 16-й трубы». Результаты упомянутых исследований удручают. Примером тому является китайская труба с надписью «PEXc-AL-PEXc 95 гр 10 бар», купленная на рынке «Атлант» (город Ростов-наДону). Если исходить из норм и надписи, то сшивка данной трубы внутри и снаружи должна быть не менее 65%. Проверили — внутренний слой сшивка 25%, наружный слой — не сшит вообще.

Кто скажет, сколько простоит такая труба?! Это лотерея.

В целом, сегмент трубной и соединительной «безымянной» (noname) продукции, предлагаемой заказчику, как правило, включает в себя дешёвый продукт с низким качеством. До тех пор, пока не будет контроля и обязательной российской сертификации данной продукции — это будет продолжаться.

Светлый мазок в общей мрачноватой картине: однажды в одном сетевом магазине я увидел металлополимерную китайскую трубу с надписью: «металлополимерная труба только для холодного водоснабжения». По крайне мере, честно.

Теоретически основные критерии «правильности» монтажа инженерных систем (а значит — и их долговечности и надёжности) заложены в российских ГОСТах и СНиПах. Но, увы, и здесь реальность бывает далека от идеала. Вот два подхода к оценке заказчиком проектов:

1. Большой объект: «если пять лет труба простоит, ну и ладно; главное — цена».

2. Частный дом: «я строю дом на пятьдесят и даже на сто лет, потому хочу, чтобы система труб максимально соответствовала всем стандартам, поэтому — дайте лучшее».



Ади Вайсман, главный инженер ООО «СП Слайд Рус» (представительство заводов «Метцерплас» и «Сагив» в России)

— На наш взгляд, наиболее перспективна сегодня труба PE-X/EVOH/SP нового поколения, разработку которой успешно ведёт наш завод. Эти трубы значительно прочнее, нежели прочая продукция. Кроме того, мы думаем, что рынок идёт в направлении труб PE-RT и PE-Xb в связи с тем, что их цена на рынке несколько ниже, чем трубы РЕ-Ха, а степень сшивки достаточно высока (не менее 65 процентов), особенно для систем горячего водоснабжения и отопления. Дело в том, что в последнем случае степень сшивки трубы растёт с течением времени и во время эксплуатации может достигнуть величины 85–90 процентов.

Как всегда, при наличии лидеров есть и аутсайдеры. На трубном рынке уходящими, по всем признакам, будут металлические трубы, которые не выдерживают конкуренции с наиболее востребованными полимерными трубами, которые:

  • не подвержены коррозии (эксплуатация стальных труб не превышает 15 лет);
  • гораздо более устойчивы химически;
  • морозостойки (металлические трубы при замерзании в них жидкости лопаются, как стекло, в то время как полимерные — могут выдерживать многократное число замерзаний системы);
  • биологически более устойчивы (поверхность полимерных труб более гладкая, поэтому на ней не остаётся накипи, которая создаёт условия для размножения всевозможных бактерий и других микроорганизмов);
  • не проводят электричества (полимеры совершенно не проводят электрический ток, являясь отличными изоляторами);
  • обладают низким весом (нет необходимости в дополнительном оборудовании для транспортировки и доставки материалов на место монтажа, а также отсутствует надобность в дополнительном тяжёлом и дорогостоящем инструментарии для сборки систем).

Пластиковые трубы, предназначенные для монтажа современных трубопроводных систем, должны отвечать следующим требованиям:

  • иметь гладкие поверхности как изнутри, так и снаружи, без каких-либо трещин, пузырьков и прочих дефектов (допускается незначительная шероховатость напорных труб из полиэтилена);
  • быть прочными, выдерживать рабочее давление до 10 бар;
  • иметь температуру аварийного режима до +110 градусов Цельсия;
  • обладать устойчивостью к агрессивным средам;
  • не поддаваться коррозии, что позволяет исключить их засорение и продлить время эксплуатации изделий;
  • обладать высоконадёжным герметичным соединением;
  • иметь большой эксплуатационный период — например, срок службы труб и фитингов достигает 50 лет;
  • обладать необходимыми сертификатами и отвечать требованиям действующих нормативных документов;
  • быть экологически безопасными;
  • обеспечивать простоту и удобство монтажа системы;
  • позволять снижать затраты на строительство и обслуживание зданий;
  • иметь гарантийный срок эксплуатации не менее 10 лет.

Помимо материалов, важное влияние на качество монтажа оказывают методы соединения труб. На сегодняшний день самым передовым и надёжным методом является Slide — ведущая инновационная трубопроводная система, предназначенная для всех видов полимерных труб (РЕ-Х, PE-RT и других многослойных). Удобная при монтаже, она обеспечивает установку без протечек на протяжении многих десятилетий. Система не содержит уплотнительных колец (O-Ring), которые являются «ахиллесовой пятой» любой стандартной трубопроводной системы. Данный способ монтажа основан на проникновении зубьев фитинга в полимерную стенку трубы, что создаёт герметизацию по всему периметру трубы. Система применяется в области холодного и горячего водоснабжения и водяного отопления в жилых и гражданских зданиях. Выпускаются и специальные фитинги.

Предлагаемый способ обеспечивает особенно лёгкий монтаж труб — соединение выполняется в одну операцию и одним инструментом.

Специально для монтажа металлопластиковых труб (PE-X/AL/PE-X) рекомендуются следующие системы:

1. Система резьбовых фитингов SP Vestol. Эти резьбовые соединения обеспечивают полную герметизацию системы труб и фитингов при монтаже любых промышленных или частных трубопроводных систем как закрытого, так и открытого типа. Это такие системы, как водопровод, отопление и многое другое. Для холодной и горячей воды предпочтительны системы натяжных фитингов, что делает его себестоимость низкой.

2. Система пресс-фитингов SP-TH (U). После того, как обжимная втулка насажена на трубу и в неё вставлен соединитель, происходит опрессовка специальным инструментом. Это гарантирует прочность и герметичность соединения, при использовании в системах горячего водоснабжения и отопления. Обжимная втулка выполнена из нержавеющей стали, что увеличивает надёжность соединения и улучшает внешний вид трубы.

Кроме надёжности, одним из показателей совершенства системы является простота установки и монтажа. Они должны быть более эффективными, например, выполняться за одну операцию, результат которой можно проверить моментально, после монтажа. С другой стороны, как бы ни был прост применяемый метод, его должны использовать понимающие суть процесса профессионалы, потому что напортачить можно всегда — не спасёт даже самая передовая технология. Одним словом, упрощение системы не снимает требования к высокой квалификации монтажника. Поэтому необходимо организованное обучение персонала. Понимая это, в нашей «Академии» мы систематически повышаем квалификацию специалистов и после экзаменов выдаём диплом монтажника.

Ещё одной проблемой является контрафакт, применение которого ведёт к авариям и отчасти, «рикошетом», дискредитирует ответственных производителей качественной продукции. Наши компании не воспринимают производителей контрафакта как игроков рынка, с которыми как-то можно считаться, поскольку контрафакт не может быть качественным по определению, ибо вся продукция изготавливается из низкокачественного сырья. Некоторые страны из Юго-Восточной Азии любыми методами поставляют на рынок контрафактную продукцию — РЕ-Х и РЕ-Х/Al/PE-X трубы и фитинги, краны чрезвычайно сомнительного качества, демпингуя на рынке, а спустя небольшой промежуток времени происходят аварии на объектах строительства. Это подчас приводит к невосполнимым финансовым потерям как заказчика, так и подрядчика, — в погоне за низкой стоимости материалов потерпевшая сторона, как правило, изначально не получает гарантийных паспортов на продукцию.

Кроме того, известны множество случаев покупки потребителем трубной высококачественной продукции (в частности, нашей) и фитингов самого низшего качества по бросовым ценам. В результате чего фитинги через короткое время выходят из строя, а потребитель получает «подарок» от поставщика — протечки на многие этажи и убытки, связанные с этой так называемой «экономией». Таков контрафакт. Все страдают. То есть закладывать контрафактную продукцию в проекты — заведомое преступление.

Контрафакт — это вообще большая беда. Десять лет тому назад контрафактная продукция низкого качества атаковала рынки Европы и России, что способствовало практически полному выводу трубной системы PE-X/Al/PE-X с рынка. В европейских странах с этим злом быстро разобрались, и они продолжают в больших объёмах потреблять высококачественную трубопроводную систему PE-X/Al/PE-X, а в России сегмент не восстановился. На рынках Европы в последнее время спрос на данную продукцию известных фирм не уменьшается, что даёт возможность увеличивать объёмы производства на наших заводах и поставки в Европу.

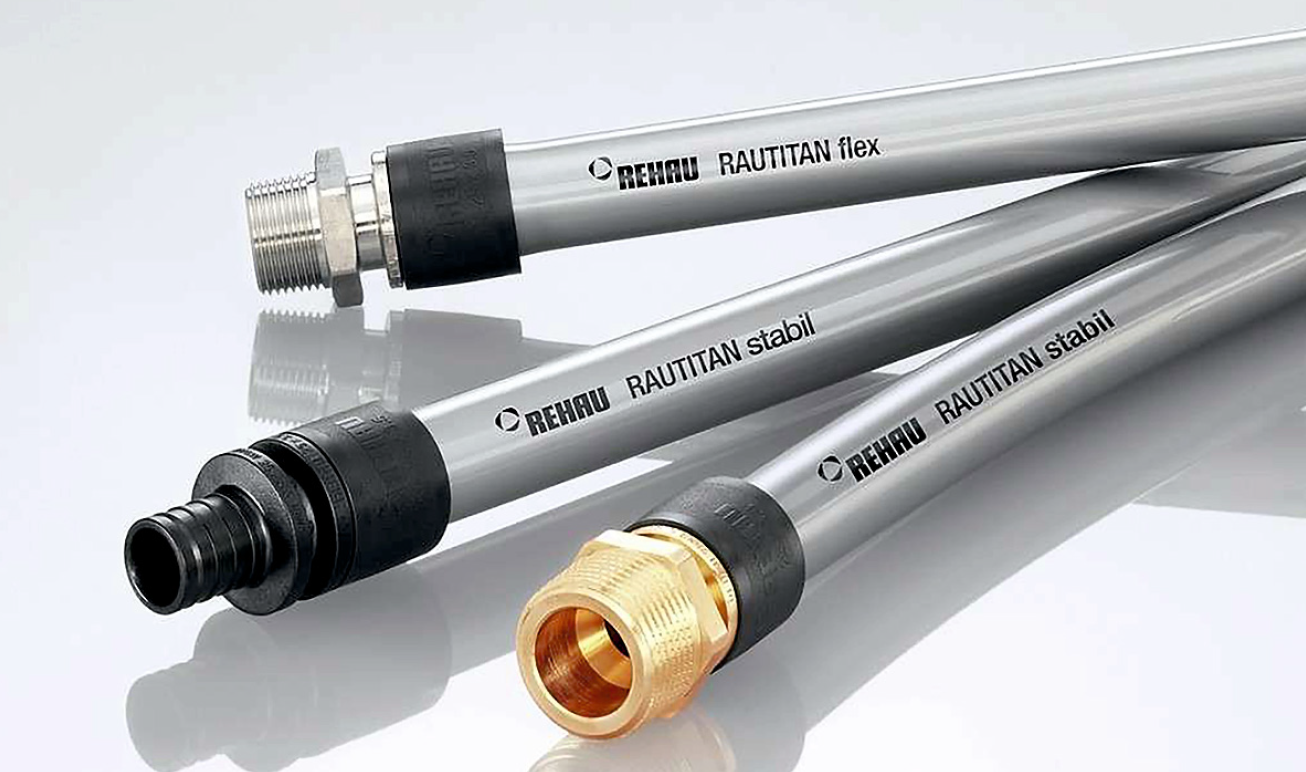

Сергей Булкин, руководитель группы технической поддержки направления «Инженерные системы» компании REHAU в Восточной Европе

— Спрос на различные виды полимерных труб довольно точно отражён в исследовании, представленном консалтинговой компанией Inventra. Согласно опубликованным данным, в 2017 году потребление трубной продукции на основе полимеров выросло на четыре процента по сравнению с результатами 2016 года и достигло в общей сложности 442 тысяч тонн. Одним из сегментов, которые продемонстрировали наиболее сильную положительную динамику, стали полиэтиленовые трубы — их было закуплено на 6000 тонн больше, чем в 2016 году. В 68 процентах случаев они применялись в сфере отопления и водоснабжения.

Рост сегмента полиэтиленовых труб связан с преимуществами данной продукции, в особенности изделий из молекулярного сшитого полиэтилена PE-Xa. Трубы из этого материала обладают высокими показателями ударной вязкости при низких температурах, устойчивы к образованию отложений, коррозии, химическим воздействиям и абразивному износу, а также имеют свойство памяти формы, которое способствует ускорению и удешевлению монтажа.

Немаловажным фактором надёжности инженерных систем являются и технологии соединения труб. Существующие технологии можно разделить на два класса — разъёмные и неразъёмные. К первым относятся резьбовые и компрессионные соединения, которые применяются в основном для подключения к системам отопления и водоснабжения различной арматуры специального назначения (распределительных коллекторов, запорных кранов, фильтров и т.д.).

Компрессионные соединения также используются на протяжённых участках трубопровода. Общим недостатком всех разъёмных соединений является нарушение прочности и герметичности с течением времени. Под действием циклических процессов теплового расширения и сжатия резьба может начать раскручиваться. Такие соединения необходимо регулярно подтягивать, поэтому, согласно строительным нормам, прокладывать трубы с разъёмными элементами скрытым методом запрещено. К неразъёмному типу относятся соединения при помощи пайки и сварки аксиальных и радиальных пресси пуш-фитингов. Все они не требуют регулярного обслуживания и допускают замоноличивание труб в строительные конструкции здания.

Один из наиболее универсальных способов монтажа трубопроводов — соединение посредством пресс-фитингов.

Пресс-фитинги состоят из двух элементов: собственно, фасонной части со штуцером и надвижной или обжимной гильзы. Как фитинги, так и гильзы могут быть выполнены из металла (латунь или сталь) или из полимера (PVDF). Сам процесс монтажа чрезвычайно прост, особенно если используются эластичные трубы из сшитого полиэтилена.

Сначала конец трубы аккуратно обрезается специальными ножницами. Далее на трубу надевается гильза, а место среза развальцовывается. На финальном этапе во входное отверстие трубы вставляется штуцер фитинга и производится надвижка или обжим гильзы при помощи специального инструмента.

В результате получается полностью герметичное соединение, прочность которого зачастую превышает прочность самого трубопровода. При этом, какую бы высокую надёжность не обещает применяемая технология, безусловно, любой специалист, отвечающий за установку систем отопления и водоснабжения, должен обладать соответствующей квалификацией. Мы тщательно за этим следим и охотно рассказываем об особенностях работы с нашими трубопроводами в рамках обучающих курсов нашей «REHAU Академии».

Вместе с тем необходимо отметить, что со временем инженерные системы становятся всё менее зависимыми от вездесущего человеческого фактора. Например, соединения в трубопроводных системах REHAU спроектированы таким образом, чтобы полностью исключить риск человеческой ошибки. Монтажник просто не сможет использовать неверную деталь или выполнить работу не в той последовательности.

Помимо требований к квалификации исполнителя работ, существуют ещё и требования к трубопроводам для каждого типа объектов — они определяются соответствующими нормами и правилами. Кроме того, свойства устанавливаемых изделий должны соответствовать расчётным параметрам системы, а также свойствам транспортируемой среды. Отдельно следует выделить необязательные для исполнения, но, тем не менее, играющие важную роль требования заказчика. Чаще всего они сводятся к тому, чтобы трубопроводы имели длительный срок службы, не требовали дополнительных затрат на обслуживание в процессе эксплуатации и, в случае с офисными зданиями и частными домами, были пригодны к скрытой прокладке.



Сергей Казаков, технический директор ООО «РосТурПласт»

— Появление в системах водоснабжения и отопления труб из новых современных материалов — это большой шаг вперёд. На сегодняшний день наиболее перспективными я считаю трубы PE-RT. Они отлично служат в системах холодного и горячего водоснабжения и отопления. Срок жизни при номинальном давлении очень высок и составляет более 50 лет. Трубы PE-RT являются новинкой в технологии производства полиолефинов, используя самый современный метод направленного пространственного формирования боковых связей в макромолекулах полимера. И, что особенно отрадно, так это невысокая цена в сравнении с другими материалами, используемыми в инженерной сантехнике.

С российского рынка постепенно уходят металлические трубы, и это понятно: вес, цена, недолговечность материала, его коррозия, сложность монтажа. Все эти качества стальных труб не могут нравиться потребителю и монтажникам.

Трубы из различных полимеров вообще очень востребованы на российском рынке — PP-R, PE-RT, PE-X. В первую очередь это объясняется их долговечностью: срок жизни при правильной эксплуатации превышает стальные в дватри раза. Эти трубы не загрязняют воду и теплоноситель, они совершенно не подвержены коррозии, не зарастают изнутри, имеют очень низкую теплопроводность и главное — простой монтаж. Используя эти трубы в инженерных системах дома с фиксированными значениями по температуре и давлению, можно быть уверенным, что они гарантированно прослужат не один десяток лет.

К сожалению, сегодня основной критерий выбора труб — цена. Часто потребитель самостоятельно производит монтаж систем отопления и водоснабжения, и в этом случае большую роль в выборе труб имеет монтажный комплект, то есть как и чем будет собираться система. В том числе вследствие условной простоты и дешевизны весьма популярен метод, применяемый для соединения полипропиленовых труб, — полифузионная сварка. Она основана на процессе образования неразъёмного соединения путём прогрева соединяемых деталей до стадии частичного оплавления их поверхностей. Но, несмотря на кажущуюся простоту, работы должны производиться опытным монтажником, иначе возможны дефекты монтажа.

Есть и другие способы соединения, например, с помощью аксиальных или надвижных, обжимных, а также пресс-фитингов для труб PE-X и PE-RT. Однако в большинстве случаев такие фитинги изготовлены из латуни, что резко повышает цену каждого соединения — она порой обходится в 20 раз дороже полипропиленового. Также для работы с этими фитингами требуется специализированный инструмент.

Важный нюанс: рассуждая об экономии на монтаже, мы должны понимать, что сбережение средств не должно приводить к снижению качества системы. Инженерные системы водоснабжения и отопления, пожалуй, главные инструменты формирования комфорта в доме. И поэтому право их установки и настройки можно доверять только специалистам. Именно уровень профессиональной подготовки монтажника главным образом и определяет, насколько высокий уровень комфорта в итоге будет в жилище. В монтаже современных систем отопления и водоснабжения должны принимать участие только профессионалы своего дела. Ведь, например, настроить гидравлику в системе отопления трёхэтажного дома — это очень непростая работа.

Помимо квалификации монтажника, надёжность инженерной системы будет зависеть и от происхождения материалов, используемых при монтаже. В России, по различным оценкам, в разных секторах экономики от пяти до 30 процентов продукции — контрафакт, «поведение» которого в составе системы непредсказуемо. Контрафактом считается не только подделка, но и продукция, на которую товарный знак нанесён нелегально, или который используется без разрешения правообладателя. К сожалению, нам приходилось сталкиваться с появлением подделок продукции компании «РосТурПласт» (увы, подделывают всегда сильные и узнаваемые бренды). Какие методы борьбы с этим явлением мы применяем? Компания «РосТурПласт» является членом Ассоциации производителей трубопроводных систем (АПТС), и борьба с контрафактом ведётся официально в интересах политики Ассоциации.

Сложность прогнозирования надёжности систем, построенных с применением контрафактной продукции, объясняется качеством подделок — оно в целом ниже среднего уровня товаров, представленных на рынке.

В большинстве случаев контрафакт производят мелкие производители, так называемые «гаражные кооперативы».

Конечно же, такая продукция не может отвечать всем техническим характеристикам оригинального продукта. Контрафакт внешне очень похож на нашу продукцию, но качество «никакое», сырьё используется ненормативное (часто — вторичное), геометрия изделия имеет различные показатели. Также налицо «непрокрас» и много-много других неприемлемых характеристик. Разумеется, устанавливать такие изделия в рабочую систему нельзя и опасно, ибо прослужат они недолго и обязательно приведут к аварии.

Ещё одним типом сомнительной продукции по признаку происхождения является так называемый noname — «безымянный» товар, произведённый неизвестно кем и неизвестно где, или же малоизвестной фирмой. Стоимость подобной продукции очень низка, впрочем, как и качество, поэтому лучше заплатить больше, но зато получить вещь, которая прослужит потребителю верой и правдой долгие годы, а не приведёт к скорой аварии (быть может, даже через неделю).

Но даже если для обустройства инженерной системы выбран качественный продукт, нужно учитывать, что срок службы полипропиленовых труб зависит ещё и от условий эксплуатации.

Требования к трубам и фитингам по рабочей температуре и давлению определяются проектом здания, в котором они будут эксплуатироваться. В частном малоэтажном доме эти требования невысокие, а вот на таких ответственных объектах, как многоквартирные дома (МКД) и промышленные предприятия, при проектировании систем ГВС и отопления с применением полипропиленовых труб необходимо закладывать запас прочности от 1,5 до 2,5 раза.
