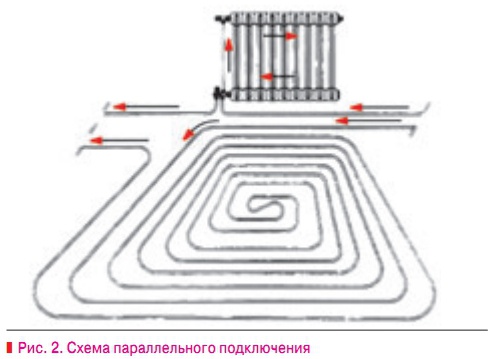

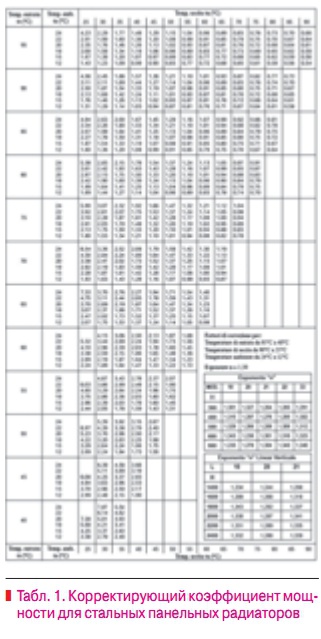

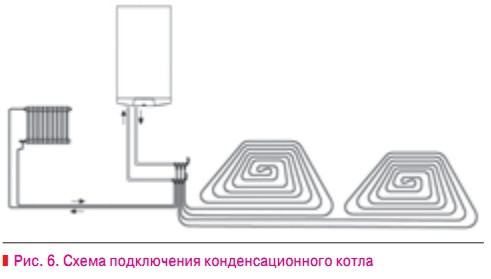

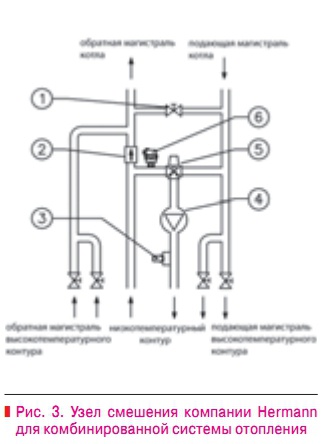

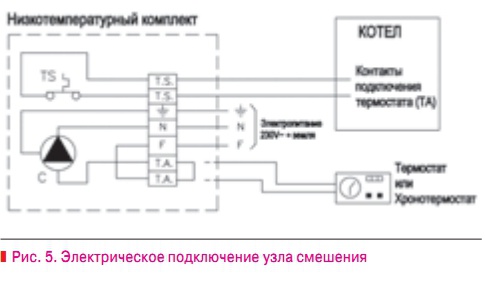

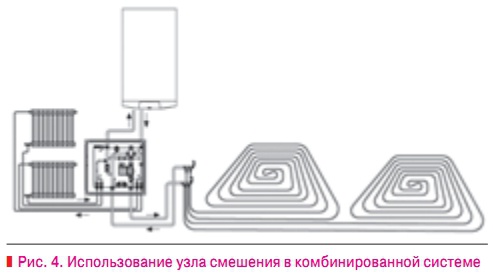

В последнее время значительно повысились требования к индивидуальным системам отопления. Все большую популярность приобретают системы панельного отопления (теплый пол) и комбинированные системы. Применение подобных систем позволяет достичь большего температурного комфорта в помещении, улучшить его микроклимат, сократить затраты энергоносителей во время эксплуатации. Кроме того, бывают случаи, когда другое техническое решение нежелательно для данного объекта (например, помещения с панорамными окнами). Как правило, на практике применяются два способа реализации комбинированной системы отопления с «теплым полом»: последовательная и параллельная. Схему последовательного подключения радиатора и контура теплого пола используют для небольших площадей, когда температуру пола необходимо поднять до комфортного уровня. В этой схеме основные теплопотери компенсируют радиаторы (рис. 1). Температура теплоносителя при этом не должна превышать 50 °С на входе в отопительный прибор. Схема параллельного подключения контуров применяется для больших площадей теплых полов (рис. 2). При этом радиаторы играют роль дополнительного источника теплоты (если теплофизические свойства помещения не позволяют скомпенсировать все теплопотери за счет панельного отопления). Однако использование обычных котлов в качестве источников теплоты на комбинированных и низкотемпературных системах предопределяет некоторые технологические ограничения такой связки. В частности, как известно, температура теплоносителя, подаваемого в систему панельного отопления, не должна превышать 45–50 °С, а при ∆= 10 °С мы получаем температуру обратной магистрали порядка 35–40 °С. При попадании в котел теплоноситель с такой низкой температурой может привести к образованию агрессивного конденсата водяных паров на первичном теплообменнике, что в свою очередь может служить причиной его быстрого выхода за счет высокотемпературной коррозии. Поэтому применяют специальные схемы подключения традиционных котлов к низкотемпературным и смешанным системам отопления. Например, компания Hermann предлагает стандартные узлы смешения. Работа такого узла основана на применении термостатического клапана и дополнительного насоса, что позволяет достичь необходимой температуры и преодолеть гидравлическое сопротивление контура панельного отопления. Гидравлическая схема данного узла приведена на рис. 3. Нагретый теплоноситель из котла поступает на вход узла смешения и распределяется на высокотемпературный контур и вход термостатического клапана. В зависимости от температуры теплоносителя, который поступает из обратной магистрали низкотемпературного контура, термостатический клапан подмешивает то или иное количество горячей воды. Таким образом достигается заданная температура. Циркуляционный насос обеспечивает преодоление гидравлического сопротивления низкотемпературного контура. Для защиты от перегрева контура панельного отопления установлен предохранительный термостат, рассчитанный на температуру 50 °С. При ее превышении отключается электропитание котла. При снижении температуры контакты термостата замыкаются, и котел включается. Для того чтобы насос узла не вносил рассогласование в систему отопления, установлен обратный клапан, который предотвращает смешение потоков теплоносителя. Для удаления воздуха из теплоносителя предусмотрен автоматический воздушный клапан. Пример использования узла смешения совместно с навесным котлом показан на рис. 4. Остается вопрос согласования автоматики управления узла и автоматики котла. Один из вариантов увязки приведен на рис. 5: комнатный термостат управляет включением и выключением насоса низкотемпературного контура, а предохранительный термостат в случае выхода из строя термостатического подмешивающего клапана отключает котел. Естественно, подобная схема больше подходит для тех систем, в которых основная тепловая нагрузка приходится на низкотемпературный контур. Подключение конденсационного котла Отличие конденсационного котла — его прямое подключение к отопительному контуру. При этом основную тепловую нагрузку несет панельное отопление, арадиаторы служат для отсечки холодных потоков (окна, наружные стены и т.д.); мощность отопительных приборов переразмерена и рассчитана на сниженный тепловой поток (т.к. разница температур здесь ниже, чем при традиционной схеме). Здесь возможно как последовательное, так и параллельное подключение радиаторного и панельного контуров. Естественно, что большинство производителей предоставляют данные по мощности на свои отопительные приборы относительно высокотемпературного режима работы системы, например, 75/65/20 °С. Чтобы узнать мощность отопительного прибора при низкотемпературном режиме работы системы отопления, проводится перерасчет по формуле: Qn = Qf /F, где Qf — тепловая мощность прибора при температурном режиме 75/65/20 °С (согласно EN 442); F — поправочный коэффициент (выбирается по таблице, предоставляемой производителем отопительных приборов, как пример см. табл. 1).
