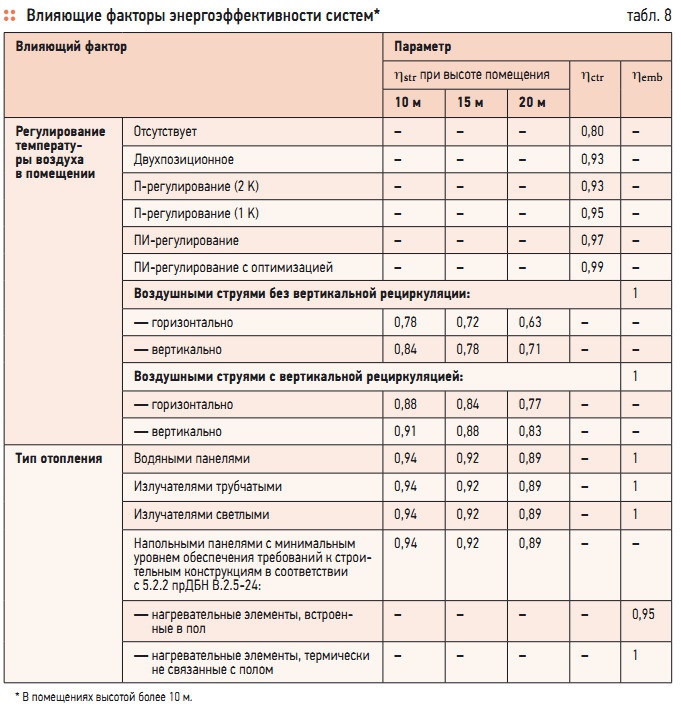

Данная методика является лишь началом гармонизации общей методики, изложенной во всех частях EN 15316, по определению суммарного энергопотребления конечными потребителями (система отопления и горячего водоснабжения), внешними сетями и источниками генерирования энергии (котельной установкой, биоустановкой, солнечными коллекторами, тепловым насосом, когенерационной установкой и др.). Приведенная европейская норма включена в перечень усовершенствований украинской нормативно-правовой базы по энергоэффективности в строительной отрасли «Отраслевой программы повышения энергоэффективности в строительстве на 2010–2014 гг.». Обращаем внимание, что данная методика является количественным выражением влияющих факторов энергоэффективности систем отопления, изложенных в ДСТУ Б А.2.28:2010, раздел «Энергоэффективность», в составе проектной документации объектов. Однако данная методика пока не является полной. Она не охватывает дополнительных затрат энергии системы отопления — насосом в различных системах отопления, автоматикой и приводами клапанов — изложенных в EN 1531623:2007 «Heating systems in buildings. Method for calculation of system energy requirements and system efficiencies. Part 23: Space heating distribution systems».Уравнение (1) методики детализируют влияющие факторы различных систем отопления (водяная, электрическая, воздушная, инфракрасная) во всем многообразии их современного технического оснащения. Но пока оно не охватывает новейшего энергоэффективного оборудования для систем отопления, такого как комбинированные клапаны для двухтрубных систем (Danfoss ABQM), термобалансировочные клапаны для однотрубных систем (Danfoss ABQT), которые превзошли на сегодняшний день показатели энергоэффективности технических решений, включенных в уравнение (1). К сожалению, методика, тем более межгосударственная, разрабатываемая и утверждаемая годами, не поспевает за научно-техническим прогрессом. Также методика охватывает большинство применяемых сегодня технических решений при отоплении зданий и является существенным развитием действующих на Украине нормативных методик, изложенных в п. 6 приложения 12 изм. №1:1996 к СНиП 2.04.05–91 «Отопление, вентиляция и кондиционирование», а также в п. 5.2 ДСТУН Б А.2.25:2007 «Руководство по разработке и составлению энергетического паспорта зданий». В методике приведены ссылки на прДСТУН Б В.1.1ХХХ:201Х «Строительная климатология». Данный стандарт выйдет в 2011 г. Также в методике есть ссылки на норматив EN 14336:2004 «Heating systems in buildings. Installation and commissioning of water based heating systems», который необходимо использовать при обязательной наладке систем отопления. Требования этой европейской нормы относительно испытания трубопроводов под давлением уже изложены в ДСТУ Б В.2.544:2010 «Проектирование систем отопления зданий с тепловыми насосами», который модифицирован к EN 15450:2007. С методами гидравлической наладки систем отопления можно ознакомиться в книге В.В. Пыркова «Гидравлическое регулирование систем отопления и охлаждения. Теория и практика» 2010 г., а также в обучающих фильмах, выложенных на сайте компании Danfoss (www.danfoss.com)*. Требования к EN 14336:2004 запорно-регулирующей арматуре для наладки состоят в следующем: ❏ перед проектированием системы отопления, проектировщик обязан определиться с методом и приборами для наладки системы и применить запорно-регулирующую (в данном контексте — балансировочную) арматуру, позволяющую реализовать выбранный метод; ❏ комплектация и монтаж системы должны полностью отвечать проекту. В конце методики приведен пример сопоставления энергопотребления системой электрического и водяного отопления. Пример является реализацией требований п. 5.24 изм. №1:2009 к ДБН В.2.215–2005 «Жилые здания», в соответствии с которыми применение систем электроотопления, за исключением систем электроотопления от возобновляемых источников энергии, требует технического и экономического обоснования. В примере есть ссылки на новую редакцию прДБН В.2.524:201Х «Электрические кабельные системы отопления», с которой вы ознакомитесь в 2011 г.Обращаем внимание, что в соответствии с требованиями п. 5.24 и 5.25 изм. №1:2009 к ДБН В.2.215–2005 применение местной котельной и квартирных газовых генераторов также требует технического и экономического обоснования. Эти требования адаптированы к положению ст. 6 Директивы 2010/31/ЕС «Energy Performance of Buildings», а также проекта закона Украины «Об энергетической эффективности зданий», в соответствии с которыми местные котельные и квартирные газовые генераторы не входят в перечень альтернативных источников энергии при теплообеспечении зданий. Для осуществления технического и экономического обоснования указанных технических решений необходимо гармонизировать наши нормы к соответствующим частям EN 15316. Методика 1. Техническое и экономическое обоснование выбора системы отопления здания осуществляют путем сравнения вариантов проектных решений по энергопотреблению. 2. Комплексное определение энергоэффективности проектного решения с учетом энергоэффективности источника энергии, внешних энергопередающих сетей и систем теплопотребления здания рекомендуется осуществлять по методике в EN 15316 (все части). 3. Упрощенное сравнение вариантов проектных решений — лишь по энергоэффективности распределения тепловой энергии системой отопления в здании без учета дополнительных энергозатрат на работу электрооборудования водяной системы отопления (насоса, электроники, электроприводов и др.) — рекомендуется осуществлять по методике в EN 1531621 [1]. 3.1. Варианты проектных решений сравнивают по расчетному расходу тепловой энергии за отопительный период, определяемому по сумме ежемесячных расчетных расходов. 3.2. Для здания с различными внутренними температурными условиями или с конструктивно отличающимися системами отопления сравнение осуществляют соответственно по каждой температурной зоне здания или по зоне действия системы. Здание разделяют на температурные зоны при разности температуры воздуха в отапливаемых помещениях более чем на 3 °C (кроме квартир). 3.3. Расчетный расход тепловой энергии системой отопления здания Qem, ls, год за отопительный период в зависимости от степени детализации влияющих факторов энергоэффективности системы [2] — применяемого оборудования, схемного решения, средств регулирования, характеристик отапливаемого помещения — определяют по уравнению (1): Здесь fhudr — коэффициент, учитывающий выполнение гидравлической балансировки системы; fim — коэффициент, учитывающий применение периодического теплового режима помещения; frad — коэффициент, учитывающий влияние лучистого теплообмена; ηem — обобщающий коэффициент, учитывающий условия теплоотдачи системы: где ηstr — коэффициент, учитывающий влияние градиента (стратификации) температуры воздуха в помещении, для некоторых систем — среднее арифметическое коэффициентов ηstr1 (учитывает температуру теплоносителя) и ηstr2 (учитывает условия установки отопительного прибора); ηctr — коэффициент, учитывающий применяемый вид регулирования температуры воздуха в помещении; ηemb — коэффициент, учитывающий теплопоступления в отапливаемое помещение от встроенных нагревательных элементов (для панельно-лучистых систем), для некоторых систем является среднеарифметическим коэффициентов ηemb1 (учитывает тип панельно-лучистой системы) и ηemb2 (учитывает теплоизоляцию панельно-лучистой системы к смежным помещениям). Дальнейшие переменные в формуле (1): n — количество полных и неполных iх месяцев отопительного периода; Qk — общие теплопотери здания через его тепловую оболочку в iм месяце отопительного периода, кВт⋅ч (определяют в соответствии с 5.3 ДСТУН БА.2.25 [3], рассчитывая количество градусосуток для полных и неполных месяцев отопительного периода в соответствии с 5.5 прДСТУН Б В.1.1ХХХ:201Х [4]); Qвн — внутренние теплопоступления в iм месяце отопительного периода, кВт⋅год (определяют в соответствии с 5.8 ДСТУН Б А.2.25, принимая при этом количество градусо-суток полного месяца и неполного месяца в соответствии с табл. 3 прДСТУН Б В.1.1ХХХ:201Х; теплопоступления в других типах зданий определяют по справочным данным для соответствующего оборудования, технологического процесса и др.); Qs — теплопоступления через окна и другие свето-прозрачные ограждающие конструкции здания от суммарной (прямой и рассеянной) солнечной радиации при средних условияхоблачности в iм месяце отопительного периода, кВт⋅ч (определяют в соответствии с 5.9 ДСТУН Б А.2.25, принимая интенсивность солнечной радиации за полный месяц и определяя путем интерполирования за неполный месяц отопительного периода в соответствии с табл. 8 прДСТУН Б В.1.1ХХХ:201Х; количество суток неполного месяца определяют в соответствии с табл. 3 прДСТУН Б В.1.1ХХХ:201Х); v — коэффициент утилизации теплопритоков (учитывает способность здания воспринимать теплопритоки), для зданий без автоматического регулирования температуры воздуха в помещениях v = 0, для зданий с автоматическим обеспечением регулирования температуры воздуха в помещениях определяют в соответствии с рис. 1 по критерию тепловой инерции D, который определяют по уравнению (4) в ДБН В.2.631 [5]. 4.3.1. Влияющие факторы энергоэффективности водяной системы отопления с отопительными приборами (радиатор, конвектор и др.) в помещениях высотой не более 4 м представлены в табл. 1 и 2. Коэффициент, учитывающий применение периодического теплового режима помещений, принимают fim = 0,97. Коэффициент, учитывающий влияние лучистого теплообмена, принимают frad = 1,0. Коэффициент, учитывающий гидравлическую наладку системы fhudr, принимают в соответствии с табл. 2. 4.3.2. Влияющие факторы энергоэффективности панельно-лучистой водяной или электрической системы отопления с интегрированными в строительные конструкции нагревательными панелями в помещениях высотой не более 4 м представлены в табл. 3 и 4.Коэффициент, учитывающий применение периодического теплового режима помещений, принимают fim = 0,98. Коэффициент, учитывающий влияние лучистого теплообмена, принимают frad = 1,0. Коэффициент, учитывающий гидравлическую наладку системы fhudr, принимают в соответствии с табл. 4. 4.3.3. Влияющие факторы энергоэффективности электрической системы отопления в помещениях высотой не более 4 м представлены в табл. 5. Коэффициент, учитывающий применение периодического теплового режима помещений, принимают fim = 0,97 (применяют в системах с интегрированной обратной связью). Коэффициент, учитывающий влияние лучистого теплообмена, принимают frad = 1,0. 4.3.4. Влияющие факторы энергоэффективности воздушного отопления нежилых зданий с помещениями высотой не более 4 м представлены в табл. 6. 4.3.5. Влияющие факторы энергоэффективности систем в помещениях высотой от 4 до 10 м (здания со значительным внутренним пространством) представлены в табл. 7. Параметры системы воздушного отопления: ❏ для промежуточной высоты помещения определяют как арифметическое среднее для систем с вертикальными или горизонтальными струями; ❏ для панельно-лучистой системы водяного отопления при высоте размещения не более 4 м принимают параметр ηem для высоты помещения 4 м; при этом ηrad = 1. Величину коэффициента, учитывающего влияние лучистого теплообмена, принимают frad = 0,85. Данный коэффициент является усредненным для разных систем в помещениях со значительным внутренним пространством.4.3.6. Влияющие факторы энергоэффективности систем в помещениях высотой более 10 м (здания со значительным внутренним пространством) представлены в табл. 7. Параметры системы воздушного отопления (ВО) при промежуточной высоте помещения определяют как арифметическое среднее для систем с горизонтальными или вертикальными струями. Коэффициент, учитывающий влияние лучистого теплообмена, принимают frad = 0,85. Данный коэффициент является усредненным для разных систем в помещениях со значительным внутренним пространством. 4.4. Пример 4.4.1. Условие: в здании с помещениями высотой до 4 м сравнить электрическую кабельную систему отопления прямого действия (ЕКС ОПД) с радиаторной системой центрального водяного отопления. 4.4.2. Исходные данные: теплопотери здания за отопительный период, определенные как сумма ежемесячных теплопотерь, составляет 150 кВт⋅ч/год. Помещения с автоматическим регулированием температуры воздуха. Значения параметров ЕКС ОПД в соответствии с 4.3.2.: ❏ двухпозиционное регулирование (величина ηctr = 0,91); ❏ помещения с сухими полами (величнина ηstr = 1, ηemb1 = 0,96); ❏ нагревающие панели с минимальной теплоизоляцией в соответствии с 5.2.2 прДБН В.2.524 ηemb2 = 0,95; ❏ применение периодического теплового режима помещений fim = 0,98, влияние лучистого теплообмена frad = 1,0; ❏ гидравлическая наладка системы fhudr не учитывается. Значения параметров водяной системы отопления в соответствии с 4.3.1.: ❏ Прегулирование (2 K) терморегуляторами на приборах отопления ηctr = 0,93; ❏ температурный напор 60 K (при 90/70)ηstr1 = 0,93; ❏ отопительные приборы установлены у внешних стен с окнами без радиационной защиты ηstr2 = 0,83, ηemb = 1; ❏ применение периодического теплового режима fim = 0,98; ❏ влияние лучистого теплообмена (величина frad = 1,0); ❏ гидравлическая наладка системы автоматическими балансировочными клапанами для каждой квартиры (количество радиаторов в квартирах не превышает восьми) fhudr = 1,0. 4.4.3. Расчетный расход тепловой энергии за отопительный период ЕКС ОПД в соответствии с уравнениями (1) и (2):Расчетный расход тепловой энергии за отопительный период водяной системой отопления в соответствии с уравнениями (1) и (2) без учета дополнительного расхода энергии на работу электрооборудования (насоса, электроники, электроприводов клапанов и пр.) а также без учета потерь энергии в источнике энергии и теплосетях: 4.4.4. Расчетный расход тепловой энергии за отопительный период ЕКС ОПД в сравнении с водяной системой центрального отопления меньше на: что составляет:174,95 – 166,85 = 8,1 кВт. 1. EN 1531621:2007. Heating systems in buildings. Method for calculation of system energy requirements and system efficiencies. Part 21. 2. ДСТУ Б А.2.28:2010. Розділ «Енергоефективність» у складі проектної документації об’єктів. 3. ДСТУН Б А.2.25:2007. Настанова з розроблення та складання енергетичного паспорта будівель. 4. прДСТУН Б В.1.1ХХХ:201Х. Будівельна кліматологія. 5. ДБН В.2.631:2006. Теплова ізоляція будівель. 6. EN ISO 13790:2008. Energy performance of buildings. Calculation of energy use for space heating and cooling. 7. EN 14336:2004. Heating systems in buildings. Installation and commissioning of water based heating systems. 8. прДБН В.2.524:201Х. Електрична кабельна система опалення.
