Новые возможности для систем напольного отопления и охлаждения

(1) (2233)
Опубликовано в журнале СОК №5 | 2016

Максимально использовать преимущества напольного отопления или поверхностного охлаждения помогают современные системы управления — так называемая «автоматика». Они обеспечивают поддержание наиболее комфортной для пользователя температуры и одновременно с этим оптимизируют расход энергии на отопление или охлаждение.

Почему важны системы управления отоплением и охлаждением?

Системы поверхностного отопления (например, тёплыми полами) давно зарекомендовали себя во всём мире и уже стали международным стандартом комфорта благодаря ряду существенных преимуществ по сравнению с традиционным радиаторным отоплением. Во-первых, несмотря на существенные единовременные затраты, монтаж тёплого пола позволяет достичь основательной экономии энергии, а значит, и материальных затрат в среднесрочной перспективе.

Максимально использовать преимущества напольного отопления или поверхностного охлаждения помогают современные системы управления — так называемая «автоматика». Они обеспечивают поддержание наиболее комфортной для пользователя температуры и одновременно с этим оптимизируют расход энергии на отопление или охлаждение. Подсчитано, что оснащение помещений здания системами тёплого пола с автоматикой позволяет снизить расход на обогрев примерно на 15-25 % в год.

Системы управления микроклиматом широко применяются в жилищном строительстве, приобретая всё большую популярность, наряду с отоплением тёплыми полами. Установить автоматическую систему управления можно как при строительстве дома, так и на уже существующее напольное отопление.

В новых системах сокращается суммарное время монтажа системы отопления за счёт простоты установки и отсутствия проводов — многие системы являются беспроводными и работают благодаря радиосвязи. Приём и передача радиосигналов от беспроводных термостатов осуществляется специальным радиоконтроллером.

Точность регулировки температуры

Согласно европейским стандартам, при использовании систем управления напольным отоплением и охлаждением требуется определённый уровень точности корректировки температурного режима. С помощью индекса CA определяется способность системы достигать и поддерживать заданное значение при изменении тепловой нагрузки в помещении. Чем ниже индекс CA, тем выше точность регулирования.

В рамках сертификационных испытаний Ассоциацией Eu.bac было проведено тестирование системы управления Uponor Smatrix Wave Plus. В частности, проверка затронула работу электронного контроллера для индивидуального комнатного регулирования в системах водяного напольного отопления. По сравнению с конкурентными решениями, принявшими участие в испытании, система показала лучшие результаты — 0,4 СА.

Современные технологии

Технологии автоматических систем развиваются, интерфейс становится понятнее и удобнее, в результате пользователи получают всё больше различных функций, обеспечивающих комфорт, простых в установке, настройке и эксплуатации. Владелец дома без труда сможет самостоятельно регулировать температуру в доме в соответствии с индивидуальными потребностями.

В настоящее время появились полностью интегрированные системы управления напольным отоплением и охлаждением, начиная от управления температурой теплоносителя на подаче и заканчивая контролем фактической температуры в помещении с помощью настенного термостата. Такая новинка в этом году вышла у Uponor — беспроводная система с дополнительными функциями Smatrix Wave Plus. В тёплых полах, оборудованных системой управления, полностью автоматизированы контроль температуры в комнате и управление отоплением, что гарантирует поддержание комфортного температурного режима в помещении.

Современные системы управления микроклиматом становятся всё более интеллектуальными и даже самообучающимися, то есть постепенно оптимизируют свою работу, подстраиваясь под определённые характеристики здания и помещений, где они установлены, и не требуют регулировки вручную.

Также они способны запоминать пользовательские настройки, реагировать на изменения температуры внутри и снаружи для достижения оптимальных условий и эффективного потребления энергии. В системах используется принцип цикличной подачи теплоносителя при распределении тепла, обеспечивающий более короткое время отклика на изменение настроек и более точные уровни температур. Системы могут управляться дистанционно при помощи SMS-сообщений или специальных мобильных приложений на смартфонах.

В настоящее время появились полностью интегрированные системы управления напольным отоплением и охлаждением, начиная от управления температурой теплоносителя на подаче и заканчивая контролем фактической температуры в помещении

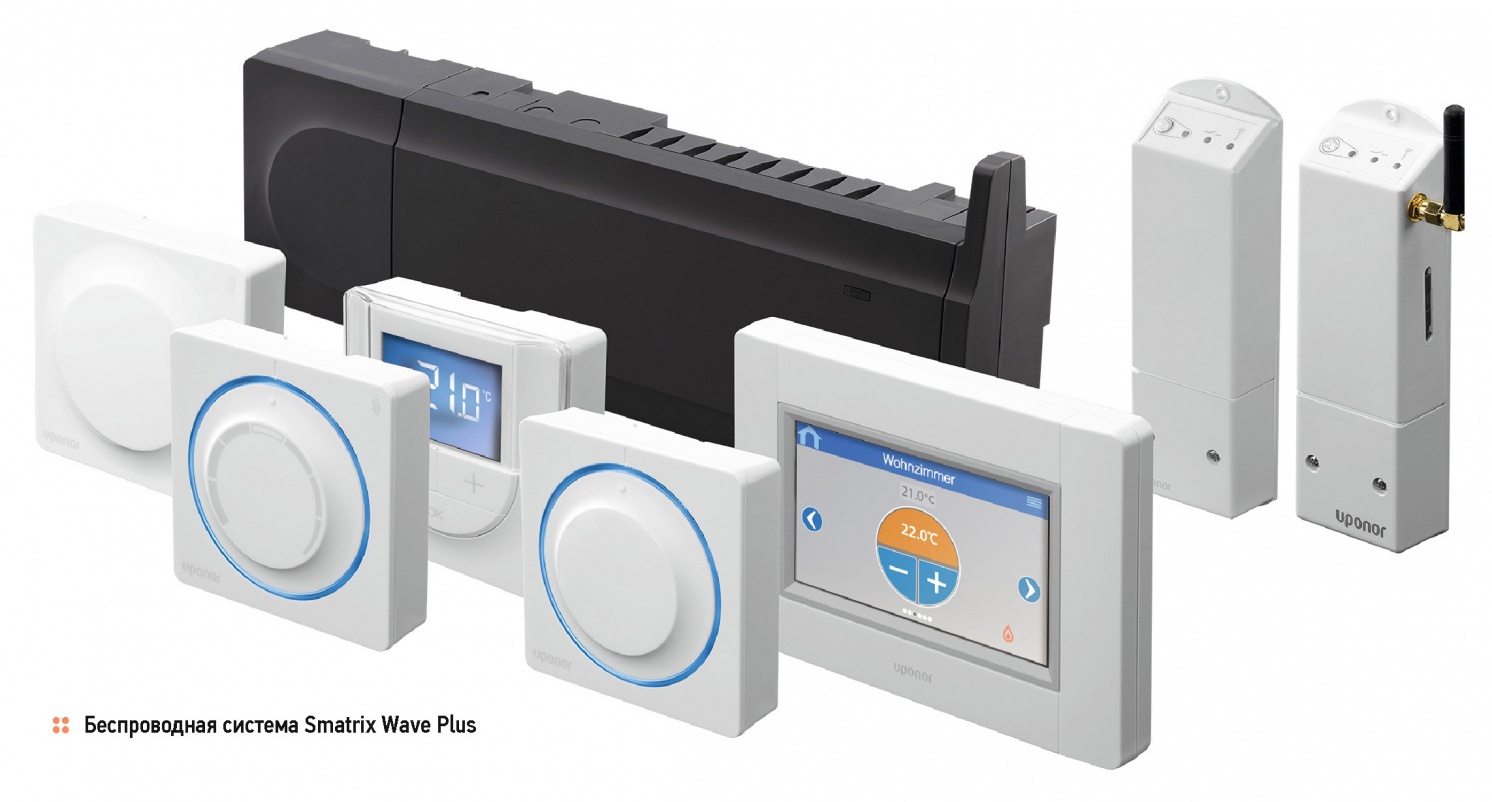

Новые возможности для систем напольного отопления и охлаждения . 5/2016. Фото 1

Из чего состоят системы управления

Система управления внутренним климатом состоит из контроллера, исполнительных механизмов, комнатных термостатов, датчиков температуры (например, пола), панели управления и при необходимости реле. Беспроводной контроллер посылает и принимает сигналы от комнатных термостатов и датчиков и управляет исполнительными механизмами и прочим оборудованием системы отопления (охлаждения). Реле представляет собой беспроводной приёмник сигналов для включения и отключения различных устройств. Также может использоваться для беспроводного переключения режимов отопления и/или охлаждения системой автоматики на контроллере температуры подачи или источнике отопления.

Беспроводные комнатные термостаты имеют датчик относительной влажности. Термостат измеряет и отображает комнатную температуру и влажность, передаёт данные на беспроводной контроллер. На дисплее термостата отображаются данные о потребности в отоплении и/или охлаждении, ограничения относительной влажности и максимальных настроек, а также режимы «Комфорт» и «Эконом» и настройки таймера. С помощью термостата режим охлаждения можно включить для отдельного помещения или зоны. Термостат имеет различные режимы управления: по комнатной температуре, по температуре пола, по выносному температурному датчику или по наружной температуре.

Датчик температуры используется в сочетании с комнатным термостатом и позволяет контролировать максимальную и минимальную температуру пола. Кроме того, он может служить в качестве выносного датчика температуры воздуха. Панель управления разработана для отображения информации о системе напольного отопления и/или охлаждения пользователю и для настройки параметров системы.

Кроме этого, существует возможность подключить SMS-модуль и управлять системой с помощью отправки сообщений. SMS-модуль обеспечивает дистанционное включение и выключение энергосберегающего режима с помощью SMS-сообщения, информирует о фактической температуре воздуха в контрольном помещении и снаружи путём отправки SMS, а также посылает сигнал тревоги в случае нештатной ситуации в контрольном помещении. Для работы SMS-модуля необходима обычная SIM-карта.

Автоматическая балансировка

Одним из последних достижений стала функция автобалансировки. Это уникальная технология, исключающая необходимость балансировки в ручном режиме. Она позволяет системе поддерживать температуру в помещении, наиболее близкую к значению, заданному пользователем на термостатах.

Технология автобалансировки предусматривает постоянное отслеживание изменений условий внутри и снаружи здания. С помощью интеллектуальной регулировки и адаптации система обеспечивает расход точно рассчитанного необходимого количества энергии в определённый момент времени. Обычно в системах поверхностного отопления и охлаждения всегда необходима первоначальная ручная гидравлическая балансировка для эффективного расхода энергии. Эта процедура выполняется вручную, зачастую методом проб и ошибок; она занимает много времени и не слишком популярна у монтажников. Автобалансировка делает гораздо больше, чем начальная ручная балансировка, поскольку система периодически оптимизирует параметры отопительного контура в каждом помещении благодаря непрерывному определению количества энергии, которое необходимо затратить, чтобы человек комфортно себя чувствовал. Даже если вы смените напольное покрытие, технология автобалансировки позволит автоматически адаптироваться к новым условиям и обеспечит необходимый уровень комфорта самым энергоэффективным способом. Также можно использовать функцию автобалансировки при модернизации уже существующих систем поверхностного отопления и охлаждения, что позволит увеличить комфортность пребывания и уменьшить энергопотребление. Даже ничего не зная о параметрах существующей системы, можно быстро и легко увеличить её производительность. Резюмируя, отметим, что автобалансировка означает идеальное интеллектуальное распределение тепла, выполняемое на постоянной основе.

В отличие от ручной балансировки, при которой учитывается состояние системы лишь в определённый момент времени, при автобалансировке учитываются все изменения условий в системе или во всём здании; при этом не требуются дополнительные расчёты, которые необходимы для ручной балансировки. Это позволяет экономить энергию и с высокой точностью поддерживать в помещении заданную температуру для создания оптимально комфортных условий

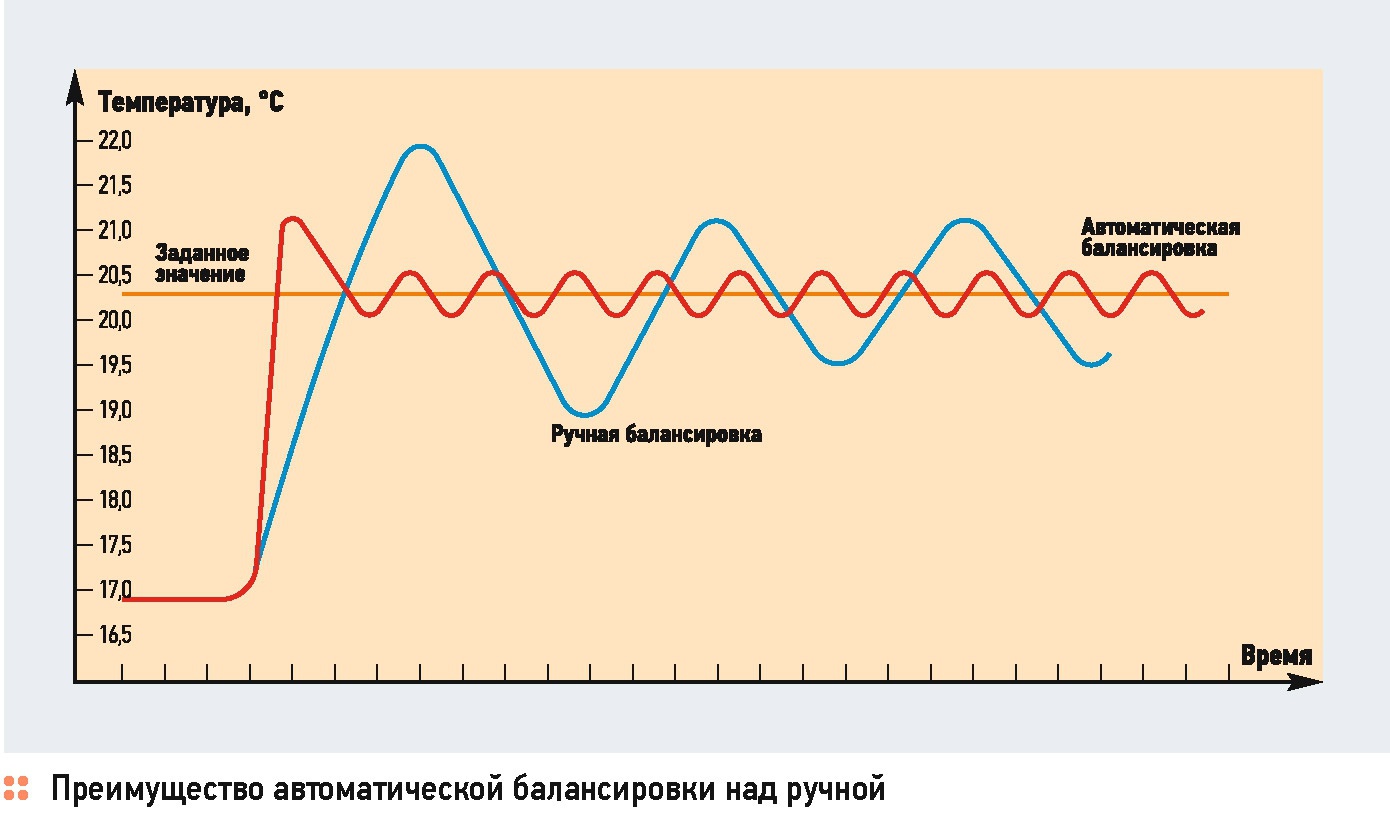

Новые возможности для систем напольного отопления и охлаждения . 5/2016. Фото 2

Резюме

Установка систем управления позволит её владельцу наиболее полно использовать все преимущества напольного отопления и охлаждения, достичь максимального уровня комфорта в помещении, при этом оптимизировав расходы энергии.

Comments
  • 07-07-2016

    Геннадий

    В любом случае расчеты требуются на стадии проектирования, чтобы обеспечить необходимые пределы регулирования отпуска системой тепла для поддержания заданной температуры в отапливаемом помешении.

    В дальнейшем регулирование может вовсе не сопровождаться какими-либо расчетами, достаточно лишь задать пределы регулирования температуры в помещении.
