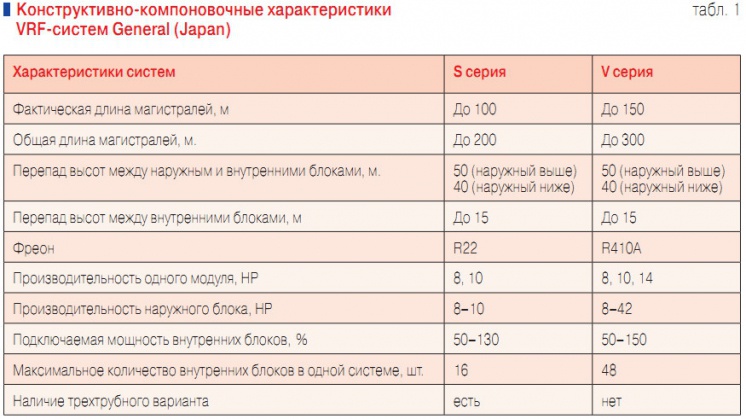

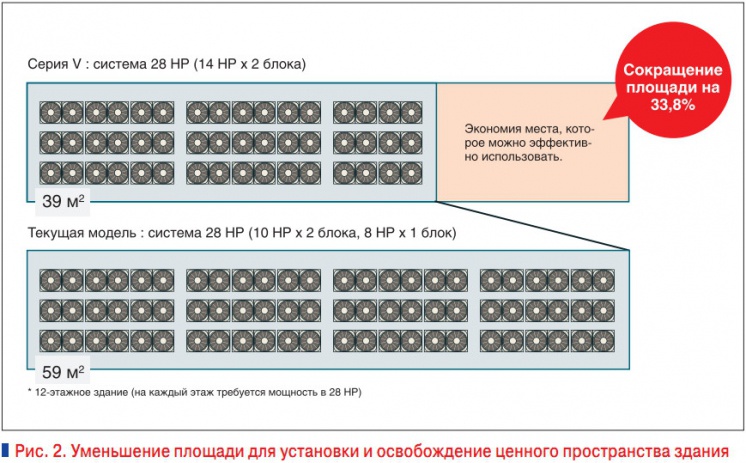

Первое, на что следует обратить внимание в конструкции серии V, — расширенные возможности компоновки. Наружный блок в пределах единого фреонового контура может быть мощностью от 22 до 120 кВт по холоду, что практически в пять раз больше, чем максимально возможная холодопроизводительность серии S. Максимальное количество внутренних блоков возросло с 16 до 48, а коэффициент загрузки наружного блока может быть принят до 150 %. Конструкция наружного блока Каким образом наружный блок может быть таким мощным? Дело в том, что серия V позволяет комбинировать наружные блоки, т.е. объединять их мощность в пределах фреонового контура. В единую фреоновую сеть могут быть объединены два или три наружных блока разной мощности, в результате чего становится возможным очень точно подобрать мощность наружного блока под конкретные характеристики объекта кондиционирования. Начиная с 22 кВт холода, с шагом 5–6 кВт, существуют комбинации наружных блоков вплоть до мощности 120 кВт по холоду. Каждый наружный блок существует в двух вариантах: мастер блок (ведущий, «умный» блок), который содержит в своей конструкции инверторный компрессор и поэтому плавно регулирует свою производительность; и добавочный (slaveблок, ведомый блок), который дополняет мощность ведущего блока до требуемой. Комбинировать наружные блоки можно только строго соблюдая два принципа. Во-первых, в пределах единого фреонового контура должен быть один мастер блок. Во-вторых, типоразмер добавочного блока не может быть больше типоразмера мастер блока. В отличие от серии S управление производительностью наружного блока в серии V построено с использованием инверторной технологии. В результате были достигнуты лучшие показатели по энергоэффективности и точности подержания температуры в обслуживаемых помещениях (рис. 1). Особое внимание следует обратить на расширенный температурный диапазон работы наружного бока. Он стал от –20 °С в режиме обогрева и от –15 °С в режиме охлаждения. Таким образом, для таких южных регионов России, как Ростовская область, Краснодарский край, Ставропольский край, Дагестан, использование серии V возможно в круглогодичном режиме. Сравнивая серию V с серией S по компактности, необходимо отметить наличие в серии V наружного блока 40 кВт. Поэтому при одинаковой площади установки 126-й наружный блок серии V обладает большей мощностью, а места для установки наружных блоков требуется теперь значительно меньше (рис. 2). Внутренние блоки Внутренние блоки в серии V разработаны с учетом всех положительных моментов эксплуатации и монтажа серий S и J. Настенные внутренние блоки выпускаются в двух модификациях: компактный и обычный блоки. При работе обычных блоков VRFсистем регулировочный клапан является источником характерного «булькающего» звука, образующегося при дросселировании через него жидкого фреона. Настенный компактный блок серии V не содержит в своем корпусе данного клапана (как и в серии J). В новой серии он может быть установлен на расстоянии до 5 м от внутреннего блока. За счет этого внутренний блок компактного настенного типа можно применять в таких помещениях как гостиницы и квартиры, где важен уровень шума. Все остальные внутренние блоки уже содержат встроенные клапана (как в серии S), т.к. предназначены для установки в помещениях, где уровень шума внутренних блоков менее критичен (офисы, рестораны, торговые центры и т.д.). К тому же монтировать блок со встроенным клапаном более удобно. Кассетный внутренний блок является самым популярным при комплектации VRF-систем. Без сомнения он очень удобен для различных помещений — офисов, магазинов, кинотеатров, залов совещаний и т.д. Несмотря на более высокую стоимость по сравнению с настенным или канальным внутренним блоком, кассетные кондиционеры очень востребованы благодаря следующим своим преимуществам: 1. Кассетный кондиционер встраивается в подвесной потолок и визуально из помещения видна только воздушная решетка. 2. Кассетный кондиционер имеет четыре стороны подачи охлажденного воздуха. Тем самым потоки холодного воздуха быстрее смешиваются с внутренним воздухом и температура в помещении более равномерна и комфортна. 3. Выпуск воздуха производится максимально близко к потолку, что также уменьшает вероятность холодных потоков и «сквозняков» в помещении. 4. Стандартно кассетный кондиционер содержит дренажный насос. Это дает некоторую свободу при трассировке дренажного трубопровода и, как следствие, отсутствие «декоративных» коробов на стенах помещения. Встроенный дренажный насос позволяет поднять дренаж на высоту на 400–800 мм и далее самотеком вывести в дренажную систему. Кассетные кондиционеры серии V General (Japan) выпускаются в двух вариантах — кассетный компактный тип AUXB07-18 (встраивается в стандартный подвесной потолок 600x600 без изменения направляющих) и обычный AUGA20-54 с размером решетки 9940x940 мм. Канальные внутренние блоки идеальны с точки зрения дизайна, т.к. предназначены для скрытой установки в пространстве подвесного потолка или фальшьстен. Пользователь системы кондиционирования видит в помещении только распределительные решетки, все остальное находится за декоративными элементами. Еще одно преимущество канальных внутренних блоков — возможность совмещения с системами приточной вентиляции, когда внутренний блок не только является источником тепла или холода, но и подает свежий воздух в обслуживаемые помещения. Канальные внутренние блоки подразделяются по напору вентилятора на низко-, средне-, и высоконапорные модели. Низконапорные модели обладают напором вентилятора до 50 Па и мощностью охлаждения от 2 до 5 кВт (ARXB07-45). Напор вентилятора 50 Па недостаточен для работы с какой-либо сетью, поэтому данные модели предназначены для установки непосредственно в обслуживаемом помещении (рис. 3). Преимущества низконапорных канальных моделей V General (Japan) — стандартно наличие фильтра и возможность установки в вертикальном и горизонтальном положении (модели 7-18). Канальные кондиционеры средненапорные ARXA25-45 (до 150 Па) уже позволяют использовать для раздачи охлажденного воздуха по помещениям воздуховоды. Воздуховоды обязательно должны быть с теплоизоляцией, для предотвращения конденсата. При правильном аэродинамическом расчете напора вентилятора достаточно для преодоления до 20 м воздуховодов и сопротивления воздухораспределителей (рис. 4). Очень важно правильно подать охлажденный воздух в кондиционируемые помещения. Классическая ошибка, когда воздух от канального кондиционера подается сверху вниз через приточные решетки или диффузоры, расположенные в подвесном потолке. При этом в помещении создается большая разность температур по высоте, что крайне некомфортно для находящихся в нем людей. Правильная раздача показана на рис. 4, когда охлажденный воздух подается в верхнюю зону вдоль потолка. За счет большей плотности охлажденный воздух естественно опускается в нижнюю зону помещения, но постепенно и равномерно перемешиваясь с внутренним воздухом помещения. Высоконапорные канальные модели ARXC36-90 (рис. 5) позволяют «прокачать» уже до 30 м воздуховодов, шумоглушитель, фильтр и воздухораспределители. Их напор достигает 300 Па, но не нужно забывать, что все характеристики даются при 100 Па. При увеличении статического напора в сети выше 100 Па несколько снижается производительность вентилятора по воздуху и происходит частичная потеря мощности внутреннего блока по холоду. Сравнивая канальные внутренние блоки среднего и низкого напора, можно отметить, что часто можно на одной мощности выбирать либо средненапорную, либо высоконапорную модель (например, 36 и 45-е модели серии V General (Japan). При этом нужно точно считать потери давления в системе, т.к. запас по давлению не всегда полезен. Например, с точки зрения уровня шума модели с большим развиваемым давлением шумят естественно выше, чем их менее напорные аналоги. Потолочный тип внутреннего блока (рис. 6) ABGA12-54 устанавливается под потолком (малые модели могут устанавливаться на полу) и предназначен для обслуживания больших или вытянутых помещений. Такие модели кондиционеров хорошо вписываются в интерьер, особенно при многоярусных потолках. Тонкая конструкция внутреннего блока, отсутствие необходимости подвесного потолка, позволяют легко найти место для его установки в существующих зданиях. Центробежные вентиляторы внутреннего блока дают мощную широкую струю воздуха, способную дойти до самых удаленных уголков помещения (до 20 м). С другой стороны, больший расход воздуха приводит к большему уровню шума внутреннего блока, поэтому установка потолочных моделей как правило производится в помещениях с низкими требованиями к шуму — в торговых залах магазинов, ресторанах быстрого питания, офисных помещениях. Системы управления Системы управления — важнейшая часть мультизональных систем кондиционирования. Фактически во многом реализация таких свойств, как многозональность, индивидуальный контроль, энергоэффективность, возможна только с учетом применения современных систем управления VRF-систем. Серия V позволяет применять пульты индивидуального управления, центральные пульты, а также управление с помощью персонального компьютера. Пульты индивидуального управления существуют нескольких видов. Самым распространенным является проводной пульт дистанционного управления (рис. 7). Проводной пульт серии V General (Japan) позволяет управлять до 16 внутренними блоками (в одном режиме) и задавать следующие стандартные параметры работы внутреннего блока: температура внутреннего воздуха (от 18 до 30 °С в режиме охлаждения и от 10 до 30 °С в режиме обогрева); режим работы (охлаждение, обогрев, осушение, вентиляция, автоматический); скорость вентилятора (высокая, средняя, низкая, автоматический выбор); направление воздушных жалюзи. Особенностью данного пульта является наличие встроенного недельного таймера, который позволяет задать период работы внутреннего блока на каждый день недели (до двух включений/выключений в день). Если происходит какой-либо сбой, на дисплее высвечивается код ошибки. Беспроводной (инфракрасный) пульт более привычен для пользователя, т.к. аналогичен пультам бытовых сплит-систем (рис. 8). Принципиально все основные функции беспроводных пультов аналогичны проводным. Различия в первую очередь касаются функции таймера, который в ИК-пультах упрощен и позволяет задать режим работы на 24 ч. Имеется также дополнительный таймер сна, который для предотвращения чрезмерного переохлаждения или перегрева в ночной период автоматически изменяет установки температуры согласно установленному времени. Важно, что для работы внутреннего блока с ИК-пультом необходим специальный приемник ИК-сигналов. Причем в разных внутренних блоках эта задача решается по-разному. Все блоки серии V General (Japan) стандартно комплектуются встроенными ИК-приемниками. Упрощенный проводной пульт General (Japan) показан на рис. 9. Пульт не имеет функции таймера и выбора режима работы внутреннего блока. Пользователи могут выбрать только требуемую температуру в помещении и скорость вентилятора. Такой пульт удобно использовать, к примеру, в номерах гостиниц. Легкий в эксплуатации, установке и обращении, этот пульт позволяет управлять одновременно четырьмя внутренними блоками, а экран с подсветкой облегчает использование ПДУ в темном помещении. Централизованное управление большим количеством внутренних блоков (до 400) осуществляется с помощью центрального пульта UTB-GCA General (Japan) (рис. 10). Он может контролировать работу либо всех блоков, либо группы блоков или же непосредственно работу индивидуальных внутренних блоков. Максимальное количество центральных ПДУ в одной системе может достигать 16 шт. Особенностью данного пульта является наличие недельного таймера, позволяющего до двух раз в день задавать включение или выключение каждого внутреннего блока. С центрального пульта управления можно выборочно заблокировать функции стандартных контроллеров с проводной и беспроводной связью, а именно: выбор режима таймера; выбор режима работы; функцию установки температуры; включения и выключения; кроме того, можно заблокировать все функции на определенное время. В случае какойлибо неисправности VRF-системы на центральном пульте будет отображаться код ошибки, по которому легко определить вид неполадки.
