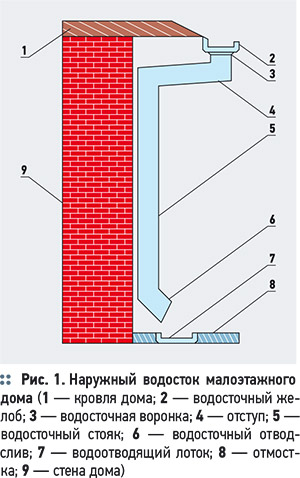

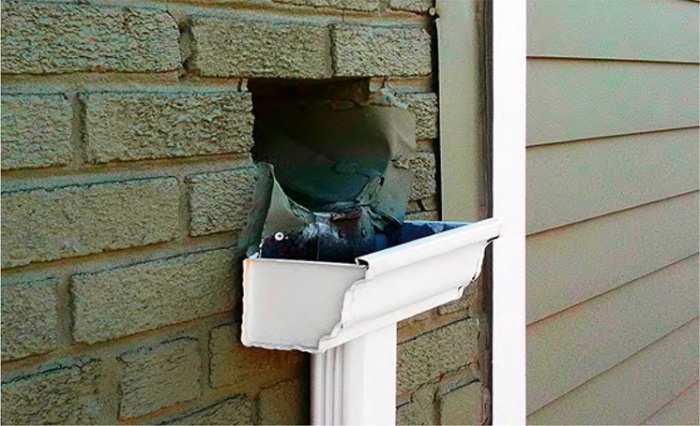

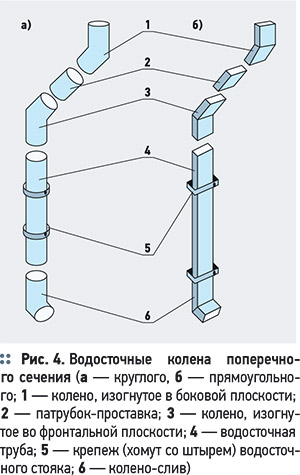

Одной из основных причин роста показателей является применение в малоэтажном строительстве современных технологий, позволяющих резко сократить сроки и себестоимость строительства, а также впоследствии существенно экономить на эксплуатации зданий. Российские власти также делают ставку на доступную цену [1]: так, премьер-министр РФ Владимир Путин заявил, что не менее 40 % россиян в скором времени должны получить возможность купить качественное жилье эконом-класса стоимостью 30 тыс. руб. за квадратный метр (в эту сумму входят перегородки и инженерные коммуникации). К сожалению, неясно, будут ли входить в эту сумму наружные водостоки, с помощью которых своевременно собираются и отводятся дождевые и талые воды от домов в заранее установленные для этого места. Ведь в Российской Федерации до сих пор нет норматива на проектирование, монтаж, эксплуатацию, ремонт и утилизацию наружных водостоков малоэтажных домов. На наружные водостоки (рис. 1) приходится, как правило, небольшой процент от общей стоимости при строительстве малоэтажного дома. Однако, при отсутствии или неправильном их устройстве эксплуатационные затраты могут возрастать на многие десятки процентов — дополнительные расходы пойдут на всевозможные ремонты дома. Ведь наличие на малоэтажных домах наружных водостоков в значительной мере способно предотвратить негативные воздействия на кровлю, стены, цоколи и фундаменты зданий атмосферных осадков (дождя, снега и образуемого при замораживании влаги льда). Функционировать качественно наружные водостоки способны только при соблюдении ряда условий [2]. Собирать и отводить дождевую и талую воду с помощью наружных водостоков следует только от домов со скатными (с уклоном ≥ 150 ‰) кровлями. Водосточные желоба должны располагаться вдоль нижних частей крыш домов с продольным уклоном не менее 20 ‰. Водосточные воронки должны располагаться у карнизных свесов на расстоянии 12–20 м друг от друга. Водосточные трубы-стояки должны быть размещены на внешних стенах домов отвесно и прочно закреплены. Водосточные стояки наружных водостоков должны завершаться закрепленными прочно на стенке дома водосточными отводами-сливами. Талые и дождевые воды должны сбрасываться в строго отведенные места — на поверхность земли (в лоток, непосредственно на отмостку) рядом с домом либо в дренажный колодец или в ливневую канализацию (в течение всех сезонов года). Дождевые воды в летний период должны собираться в большие емкости с целью использования в дальнейшем для капельного либо простого полива огородных и садовых растений — такое использование дождевой воды позволит экономить 5–10 % электроэнергии от затрачиваемой при обычном поливе из сетей централизованного водоснабжения. При неправильном креплении водосточные детали могут деформироваться под действием механических ударов, нагрузок от ветра, к тому же вполне возможен срыв с креплений водосточных желобов при сходе с крыши значительных объемов снега и льда [2], образующегося при подтаивании снега. Во избежание этого желоба следует располагать таким образом, чтобы их середина находилась на вертикали прямой под краем карнизного слива (вся вода будет стекать в желоб), а наружные края не оказались бы выше плоскости, являющейся как бы продолжением поверхности ската кровли (рис. 2). По форме в зависимости от дизайнерского решения малоэтажного дома могут применяться коробчатые — квадратного, прямоугольного либо фигурного поперечного сечения, рельефные и полукруглые желоба, как это показано на рис. 3. Наиболее часто применяются полукруглые желоба. Для регионов, где регулярно выпадает большое количество осадков, проходят сильные ливни и обильные снегопады, и при этом дом имеет большую площадь, используются квадратные желоба. Наружные водостоки желательно располагать на солнечной стороне фасада дома. Для огибания желобами углов крыши дома следует использовать угловые (левый и правый) элементы. Для обеспечения преимущественного стекания с крыши дождевых и талых вод в водосточную воронку желоба следует закрывать по торцам заглушками (левой и правой). Для сборки двух желобов стандартной длины либо требуемых размеров между собой следует использовать специальные соединители. При выборе водосточных труб форма их поперечного сечения должна совпадать с формой желобов. Диаметры водосточных труб для устройства наружных водостоков следует принимать: 80 мм для водосборной площади кровли площадью 30 м2, 90 мм — для 50 м2 и 100 мм — для водосборной площади кровли площадью 125 м2. Выбор того или иного размера водостока будет зависеть от особенностей здания. При расчете учитывается уклон и площадь крыши, а также количество и расположение точек стока воды. Для огибания выступающих частей домов следует использовать угловые водосточные детали — отводы и колена, которые могут быть изогнуты как во фронтальной, так и в боковой плоскостях (рис. 4).Закреплять водосточные трубы с целью удобства их сборки при монтаже и разборки при ремонте следует на расстоянии около 50 мм от стены дома с помощью хомутов и штырей с ухватами (держатели трубы). Водосточные трубы крепятся к стене здания хомутами. Форма хомутов выбирается с учетом поперечного сечения трубы (рис. 5).Форма крюков (держателей желобов) выбирается с учетом поперечного сечения желоба. При помощи крюков обеспечивается нужный уклон для стекания воды по желобу в сторону водоприемной воронки. Для того, чтобы штыри и крюки не ржавели, они должны быть оцинкованными или покрытыми каким-либо антикоррозийным составом. Водосточные воронки должны иметь аналогичную форму, как и водосточные желоба (рис. 6). Для устройства наружных водостоков малоэтажных домов на данном этапе следует использовать водосточные детали из оцинкованной стали, оцинкованной стали с полимерным покрытием с одной либо с обеих сторон либо из светостабилизированных и ударопрочных пластиков (на сегодня это, в основном, непластифицированный поливинилхлорид НПВХ). Водосточные детали из оцинкованной стали можно характеризовать следующими показателями: пожаробезопасны; обладают низкой шумоизоляцией — слышно шум дождя и ветра; количество перегибов без излома — 8; долговечность цинкового покрытия — 5–6 лет, в результате система быстро ржавеет. При появлении трещин, язв или сквозных отверстий их необходимо защитить от коррозии — зачистить, запаять кусками оцинкованной стали и затем покрыть, например, акриловым лаком (противостоит коррозии не более трех лет). Места, где на оцинкованных трубах появляются слабые следы ржавчины, следует промыть керосином, очистить наждачной бумагой с номером зернистости №12 или 16, покрыть олифой, загрунтовать и затем покрасить масляной краской на натуральной олифе. Стоимость водосточных труб и желобов из оцинкованной стали диаметром 100 мм — 75 и 90 руб/п.м., соответственно. Водосточные детали из оцинкованной стали с покрытием защитным слоем полиэстера, пурала или пластизола с двух сторон листа (толщина 200 мкм) можно характеризовать следующими показателями: пожаробезопасны; низкая шумоизоляция — слышно шум дождя; при соединении между собой не нуждаются в уплотнителях (в отличие водосточных деталей из НПВХ); есть возможность подобрать цветовую гамму: белый, коричневый, красный, зеленый, серый либо черный; максимальная температура эксплуатации до 120 °C; минимальная температура, при которой допускается изгибание материала, до –10 °C; гарантийный срок службы полиэстера — 10 лет. Стоимость водосточных труб и желобов диаметром 100 мм из оцинкованной стали с двухсторонним полимерным покрытием — 240 и 180 руб/п.м., соответственно. Водосточные детали из пластика можно характеризовать следующими показателями: хорошая шумоизоляция (27 дБ); не подвержены коррозии; высокая ремонтабельность — детали легко подвергаются замене; высокие упругие свойства — модуль упругости 3200 МПа; выдерживают температуру в диапазоне –40…+70 °C; устойчивы к химическому воздействию; срок службы не более 10 лет при использовании в климате со значительными перепадами температур; значительно изменяет линейные размеры при резком перепаде температур, поэтому при монтаже применяют специальные фасонные детали для компенсации изменений длины труб и желобов, соединение элементов производят с помощью клея или резиновых уплотнителей (не рекомендуется сочетать указанные соединения в одном водостоке — резиновые уплотнители компенсируют изменение размеров за счет свободного соединения элементов, в водостоках с клеевыми соединениями используются специальные расширительные элементы (компенсаторы) и воронки, которые следует устанавливать в строгом соответствии с рекомендациями производителей водосточных деталей). Стоимость водосточных труб и желобов диаметром 100 мм из НПВХ — 180 и 150 руб/п.м., соответственно. С целью минимизации расходов на устройство наружных водостоков малоэтажных домов следует применять водосточные детали, например, из НПВХ, поставляемых в комплекте (табл. 1). При производстве работ на монтаже наружных водостоков сначала необходимо определить и разметить по месту расположение водосточных желобов и водосточных труб [4]. После этого в местах установки водосточных труб устанавливают водоприемные воронки. С воронок следует начинать монтаж водостоков, в которых водоприемные воронки работают еще и как соединители желобов. В таких воронках предусмотрены приспособления для водонепроницаемого соединения с желобом — резиновые уплотнители или место для нанесения клея для клеевых систем, к тому же такие воронки крепятся кронштейнами самостоятельно непосредственно к кровельной конструкции. Поэтому монтаж начинается именно с них. После этого закрепить воронку к желобу, установив крюки (держатели желоба) на рекомендованных производителем водосточных желобов расстояниях (в зависимости от диаметра и формы водостоков они могут составлять 0,5–0,6 м — для пластиковых и 0,7–1,5 м — для металлических). При расстановке крюков следует строго соблюдать рекомендуемые расстояния между крюками, в противном случае при эксплуатации возможно выкручивание и провисание желобов и, в конечном счете, их разрушение — желоба разрываются. Чтобы обеспечить необходимый расчетный уклон (2–5 ‰) водосточным желобам к водосточным стоякам, крайние крюки-держатели желоба устанавливают в низшей точке (у водосточной воронки) и в наивысшей точке (с противоположной стороны собранного вдоль кровли желоба). Затем натягивают шнур между этими крюками, и далее уже по шнуру устанавливают промежуточные крюки-держатели желобов. Крюки-держатели желобов устанавливают с использованием шурупов на качественно смонтированной лобовой (ветровой) доске (неровная лобовая доска может негативно повлиять на установленную на нее водосточную деталь) либо, при отсутствии кровельного покрытия, на стропильных ногах. Для крепления к лобовой доске следует использовать пластиковые крюки-держатели желобов, а к стропилам — металлические. Один держатель выдерживает в среднем до 75 кг. Закладку желобов в крюки-держатели следует начинать от воронки. Край желоба плотно вставляется в фиксатор на краю держателя желоба и защелкивается. Желоба водонепроницаемо соединяются между собой с использованием соединительных деталей, специальных клеевых составов или пайки, в зависимости от материала, из которого они изготовлены. (Клеевые соединения не позволяют произвести демонтаж после полной сборки системы, и повторный монтаж вследствие этого сделать будет уже нельзя.) Для резки пластиковых желобов используется ножовка или болгарка. Заусенцы зачищаются напильником. Резать металлические трубы и желоба следует ножницами по металлу. Нельзя использовать болгарку, т.к. при этом создается высокая температура резки и вследствие этого может произойти расслаивание, деструкция или даже полное выгорание пластикового защитного покрытия на обрабатываемой водосточной детали. После резки рекомендуется закрашивать края среза на металлических желобах (трубах) краской соответствующего состава. Водосточные желоба должны устанавливаться ниже линии продолжения крыши с тем, чтобы избежать «перелива» воды за их край при сильном дожде, а также попадания в них значительных объемов сползающего с крыши снега. Водосточные трубы следует монтировать сверху вниз, т.е. начиная от водосточной воронки. Трубы необходимо крепить на стене так, чтобы расстояние от нее до водосточной трубы было 3–8 см. Трубы соединяют при помощи соединительных муфт и крепят к стене хомутами через каждые один-два метра в зависимости от рекомендаций поставщика. Завершают монтаж наружного водостока установкой на водосточном стояке водосточного отвода-слива (рис. 7). Отвод-слив присоединяют к нижнему концу водосточной трубы и закрепляют хомутом на наружной стенке дома непосредственно над емкостью либо над отмосткой на расстоянии от ее поверхности не менее 30 см, а при наличии водоотводящего лотка — около 15 см. Монтировать наружные водостоки из металлов возможно при любых температурных и погодных условиях. Наружные водостоки из пластика следует монтировать при температуре не ниже 5 °C с тем, чтобы предохранить их от растрескивания в случае чрезмерного механического нагружения при резке, креплении и т.п. К тому же, склеивание водосточных деталей из НПВХ допускается производить при отсутствии дождя. Во время эксплуатации наружные водостоки подвергаются климатическим воздействиям, таким как перепады температуры. Температурные перепады сопровождаются значительными тепловыми деформациями пластиковых водосточных желобов, труб и других деталей. Если вовремя не предусмотреть специальных мер, то вполне возможно их коробление и даже повреждение. В наружных водостоках, в которых используются резиновые уплотнители — в соединителях желобов и в раструбах (муфтах) труб — отсутствует жесткое крепление желобов и труб между собой. В случае линейного расширения желоба (трубы) скользят по резиновым уплотнителям в местах соединения и не деформируются. В наружных водостоках из НПВХ, в которых для сборки желобов между собой используются клеевые соединения, для компенсации линейных деформаций необходимо устанавливать в самой высокой точке компенсатор (расширительный элемент) желоба и/или компенсирующую (расширительную) воронку со свободным входом в нее с обеих сторон концов собранных желобов. Наружные водостоки из металла при воздействии на них реальных перепадов температуры имеют небольшие линейные деформации по сравнению с пластиковыми наружными водостоками, поэтому для компенсации таких деформаций только иногда целесообразно использовать компенсаторы желобов. Компенсирующие воронки следует устанавливать в случаях, когда имеется препятствие линейному расширению собранных желобов (длиной 8–15 м), например, в виде выступа на фасаде. Если длина собранных желобов от 15 до 24 м, то в самой высокой точке следует устанавливать компенсатор желоба. В случаях, когда водосточные желоба наружных водостоков расположены вдоль всего периметра дома (опоясывают четырехскатную крышу), следует устанавливать два компенсатора желобов и две компенсирующих воронки (рис. 8). Рассмотренное убеждает в том, что имеются достаточные основания, чтобы: ❏ с наименьшими затратами денежных средств и трудовых ресурсов обустраивать повсеместно качественными наружными водостоками малоэтажные дома и, тем самым, избегать негативного влияния атмосферных осадков на их отдельные элементы в процессе эксплуатации; ❏ разработать российский норматив на проектирование, монтаж, эксплуатацию, ремонт и утилизацию наружных водостоков малоэтажных домов, тем самым положительно повлияв на строительный и жилищно-коммунальный комплексы России в будущем. 1. Интернет-сайт «Строительный комплекс Азиатско-Тихоокеанского региона»: www.skatr.ru. 2. Интернет-сайт издания «Стройка»: www.stroyka.ru. 3. Интернет-сайт «Водосток.инфо»: www.vodostok.info. 4. Интернет-сайт «BuilderClub»: www.builderclub.com.
