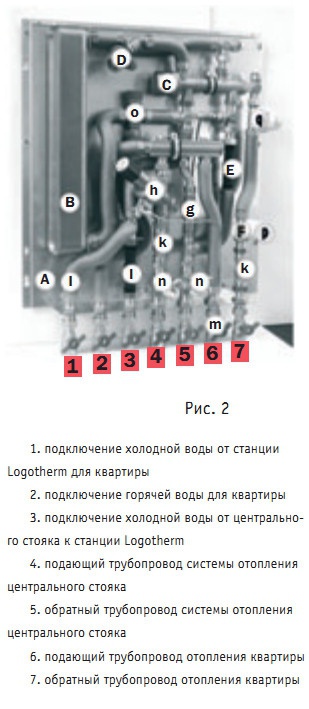

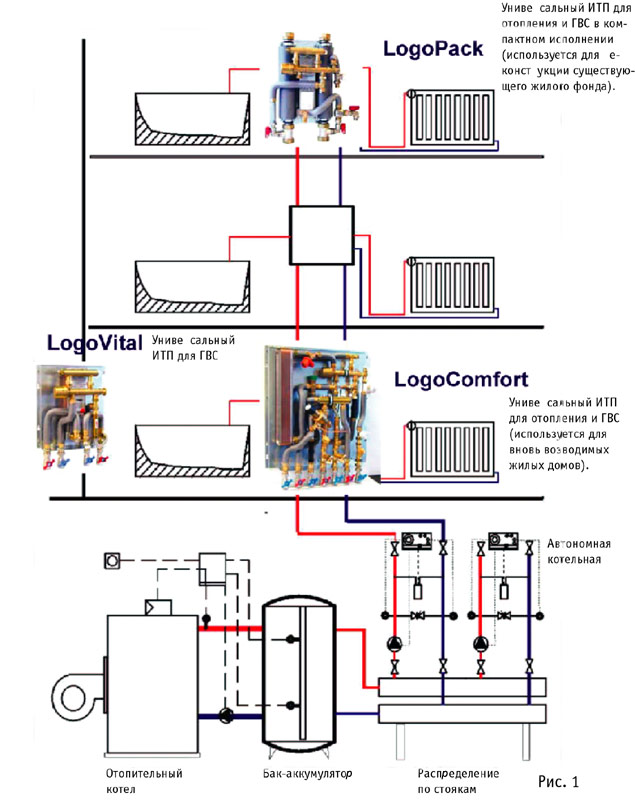

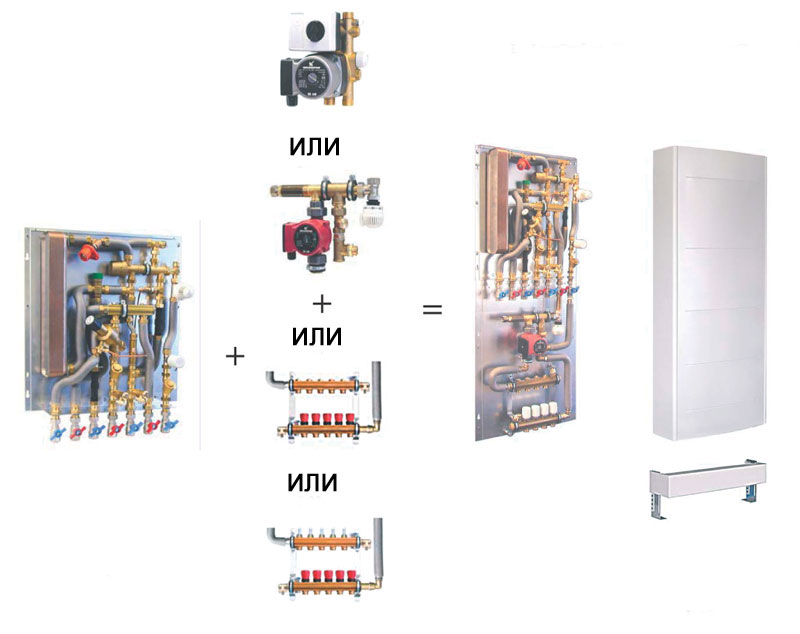

Фирма Logotherm Haustechnik GmbH (Германия) входит в состав холдингаMeibes Holding GmbH, который более 40 лет специализируется на производстве модульной техники быстрого монтажа для систем отопления, водоснабжения и котельных. Лого-системы Logotherm предназначены для индивидуального снабжения теплом и горячей водой потребителя, подключенного к системе централизованного (децентрализованного) теплоснабжения, как в многоквартирных домах, так и в отдельно стоящих коттеджах и выполняют функцию «поквартирного ИТП» с индивидуальной настройкой режима потребления тепла и горячей воды для каждой квартиры. Производственная программа приведена на ~3~: станция LogoPack для реконструкции существующего жилого фонда и монтажа в уже существующих строительных шахтах; станция LogoComfort для вновь возводимых жилых домов с отоплением и приготовлением горячей воды; станция LogoVital для децентрализованного приготовления горячей воды при централизованном теплоснабжении. Стандартная комплектация Logocomfort приведена на ~2~. Основная монтажная рама с настенным креплением и металлическим корпусом (белый цвет) с дверцей для ревизии и прочистки (A). Компактный теплообменник (В) из нержавеющей стали для приоритетного приготовления горячей воды мощностью до 42 кВт (15 л./мин с t 50°С при t входящей воды 5°C); пропорциональный регулятор расхода теплоносителя (С); дросселирующий вентиль холодной воды (D); разъем для установки счетчика тепла (Е); термостатический клапан для регулирования расхода теплоносителя с возможностью подключения электропривода и автоматического регулирования (F); циркуляционный мост (g); балансировочный регулятор перепада давления (h); разъем для установки счетчика холодной воды (i); фильтр грубой очистки, запорная арматура для быстрого монтажа, кран для заполнения и слива теплоносителя (k,m,n); смеситель для ограничения температуры горячей воды (о). (1) подключение холодной воды от станции Logotherm для квартиры (2) подключение горячей воды для квартиры (3) подключение холодной воды от центрального стояка к станции Logotherm (4) падающий трубопровод системы отопления центрального стояка (5) обратный трубопровод системы отопления центрального стояка (6) подающий трубопровод отопления квартиры (7) обратный трубопровод отопления квартиры Фирма Logotherm предлагает модульный принцип построения и открывает широкие возможности для дальнейшего расширения опций перед потребителем, а именно: подключение контура теплых полов, возможность автоматического регулирования температуры теплоносителя (в данном случае воды) с помощью комнатного термостата, либо погодозависимой автоматики с датчиком наружной температуры. На ~1~ показана станция LogoComfort Plus с автоматическим регулированием контура отопления по комнатной температуре и подключением контура теплого пола. Для строительных организаций очевидно удобство при проектировании, сокращение сроков монтажных работ, т.к. монтаж станции LogoComfort занимает не более 25 минут с помощью 1 специалиста (стандартные размеры 600/560/150 мм, вес 13 кг). Поставка Logo-системы блок-модулем заводской готовности для непосредственного монтажа в сантехнических шахтах, нишах или на лестничных клетках. Приоритетное приготовление горячей воды обеспечивает не только высокий комфорт за счет возможности программирования режимов отопления и ГВС, т.е. индивидуальной настройки режима теплопотребления каждым пользователем, но и позволяет снизить общую расчетную мощность котельной, что дает экономию в потребных инвестициях в источник теплоснабжения, т.к. отпадает необходимость в суммарной нагрузке на отопление и горячее водоснабжение. Дополнительная экономия достигается за счет отказа от разводки сетей горячего водоснабжения внутри дома, отказа от линий циркуляции ГВС. Потребитель имеет возможность индивидуально осуществлять программирование режимов отопления и горячего водоснабжения в зависимости от собственных нужд, вследствие этого иметь постоянную комфортную температуру в помещении круглый год, отказаться от использования электрических обогревателей в межсезонье. Установки Logotherm позволяют сократить расходы тепла на отопление и ГВС и вместе с тем производить учет потребляемых ресурсов с использованием встроенных счетчиков тепла и холодной воды. Для эксплуатирующей организации экономия эксплуатационных расходов может быть достигнута за счет диспетчеризации (централизованного считывания информации с каждого тепло- и водосчетчика). Следует отметить область применения продукции Logotherm: — вновь возводимые многоквартирные жилые дома с централизованным теплоснабжением от удаленного источника или от автономной котельной; — реконструируемые многоквартирные здания для подключения либо к теплосети, либо к автономному источнику теплоснабжения; — сблокированные или отдельно стоящие коттеджи с нагрузкой на топление до 40 кВт, подключаемые к централизованному источнику тепла (ТЭЦ или централизованная котельная на всю застройку). Только на территории Германии с 1994 г. реализовано более 60000 объектов, что в свою очередь открывает широкие перспективы применения данных установок и в наших российских условиях.
