Экспресс-метод расчета дренажных трубопроводов VRF-систем GENERAL

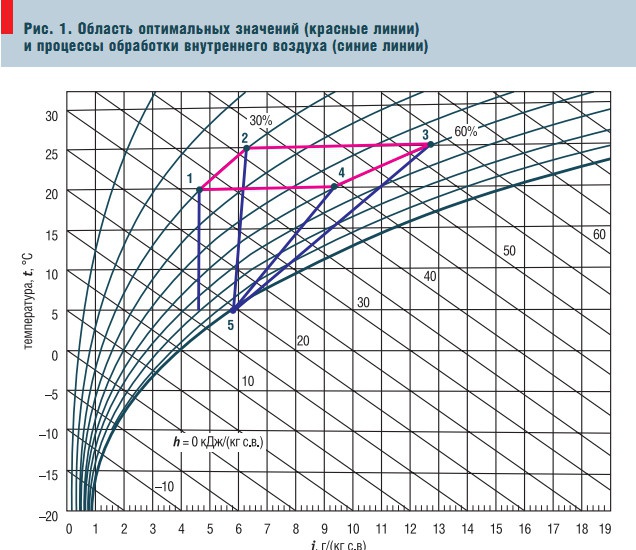

Расчет фреоновых трубопроводов VRF-систем достаточно подробно изложен в технических каталогах, а вот методам подбора и монтажа дренажных систем, как правило, уделяется значительно меньше внимания, а иногда эта тема и вовсе упускается из виду. Между тем опыт эксплуатации и сервисного обслуживания VRF и сплит-систем кондиционирования показывает, что большая часть всех внеплановых вызовов приходится на устранение проблем с дренажными системами. О том, что у кондиционера есть дренажная система и где она находится, большинство заказчиков узнает по мокрым пятнам на подвесном потолке, или когда из внутреннего блока на голову начинает капать вода. К сожалению, «плачущий» кондиционер далеко не редкость и знаком большинству потребителей. Главное условие безаварийной работы системы кондиционирования — грамотный проект системы дренажа внутренних блоков. Первое, что нужно сделать, проектируя дренажную систему, — определить, какое количество воды будет выделяться во внутреннем блоке. Для этого можно воспользоваться графическим методом. Процессы тепловлажностной обработки воздуха внутренними блоками изображены на i-d-диаграмме (рис. 1). Комфортное кондиционирование воздуха направлено на поддержание в помещении оптимальных параметров внутреннего воздуха: температуры в диапазоне 20-25°С и относительной влажности 30-60% (1). Таким образом, точка параметров внутреннего воздуха может находиться в любом месте области i-d-диа-граммы, ограниченной красными линиями. Процесс охлаждения внутреннего воздуха сопровождается с одной стороны понижением его температуры (явная теплота), с другой стороны, понижением его влажности (скрытая теплота). Чем больше отношение скрытой теплоты к явной теплоте в процессе охлаждения, тем большее количество влаги выделяется из воздуха при одинаковой мощности. Или другими словами, чем меньше луч процесса охлаждения, тем больше конденсата во внутреннем блоке. Температура кипения фреона во внутреннем блоке около +5°С. Поэтому мы можем провести четыре критичных луча процесса охлаждения из точек 1-4 до точки 5 — пересечения линий температуры кипения хладагента и 100% влажности. Из всех четырех отрезков наибольший угол наклона у линии 3-5, следовательно, именно данный процесс сопровождается наибольшим выделением влаги на единицу мощности кондиционера. Для того чтобы определить количество выделяющейся влаги, необходимо знать конечную точку процесса охлаждения. Для всех внутренних блоков VRF-систем GENERAL отношение максимального расхода воздуха к их холодопроизво-дительности равно 140-180 м3/(ч•кВт). Если параметры воздуха на входе (па­раметры точки 3): t_вх = 25°С, ф = 60 %, d = 12,8 г/кг с.в., то параметры возду­ха на выходе: t_вых = 15,3°С, ср = 81 %, d = 9,3 г/кг с.в. Отсюда можно опреде­лить максимальное количество дренажа на 1 кВт мощности кондиционера [1]: M = Lxpx(d₁-d₂),             (1) где М — удельное количество выделив­шейся влаги при охлаждении внутрен­него воздуха, г/(ч•кВт); L — удельный расход воздуха внутреннего блока, м³/(ч•кВт); р — плотность внутреннего воздуха, кг/м³; d₁ — влагосодержание воздуха на входе во внутренний блок, г/кг с.в.; d₂ — влагосодержание воздуха на выходе из внутреннего блока, г/кг с.в. Подставляя конкретные значения, получаем: М = 160 х 1,1 х (12,8 -9,3)= 616 г/(ч•кВт). Определение расходов по участкам дренажной сети Расход дренажа (2), определенный как удельная величина, является максималь­ным значением, с вероятностью рав­ной 1. Фактически расход дренажа будет меняться во времени в зависимости от параметров расчетной точки. Вероят­ность того, что несколько внутренних блоков будут одновременно работать в режиме максимального количества дренажа, низка. Чем больше блоков в од­ной системе, тем ниже вероятность одно­временного максимума.Поэтому расчетное количество кон­денсата на определенном участке дре­нажной сети: ~1~; внутренних блоков VRF-систем в режиме максимальной холодопроизводительнос-ти (0,7-0,9); k₂ — понижающий коэффи­циент, учитывающий вероятностный ха­рактер рабочей точки в пределах области 1-2-3-4 (рис. 1).Учитывая критерий обеспеченности для функционирования дренажной сис­темы на рис. 1 можно выделить прямую 3-4, в пределах которой наблюдается максимальное влагосодержание внут­реннего воздуха, а, следовательно, и максимальное количество удаляемой внутренним блоком влаги.Пользователи VRF-системы кондициони­рования не могут поддерживать относи­тельную влажность внутреннего воздуха, но могут индивидуально устанавливать требуемую температуру в помещениях. Поэтому вероятность того, что все поль­зователи выберут температуру внутрен­него воздуха 25°С, которой соответству­ют максимальные влаговыделения, также низка. Необходимо определить величину коэффициента в зависимости от задан­ной степени обеспеченности для систем кондиционирования второго класса (ком­фортное кондиционирование — 0,92),
