Чугунные котлы с жидкотопливными или газовыми горелками фирмы De Dietrich представлены следующими моделями. Котлы малой мощности GT120 с диапазоном мощности от 16 до 39 кВт, GT210 — 40–100 кВт. Котлы средней мощности представлены моделями: GT300 от 70 до 330 кВт; GT400 — 300–720 кВт и котлы большой мощности — GT500 работающие в интервале мощностей от 400 до 1450 кВт. Далее рассмотрим особенности конструкции, применение вышеуказанных моделей котлов в котельных установках различного назначения. Модель GT120 представлена следующими модификациями: котлы с жидкотопливными горелками модели GTU120, GTU1200 и GTU1200V отличаются от универсальных котлов предназначенных для жидкотопливных или газовых горелок наличием обшивки, которая обеспечивает общий современный дизайн котла в целом. Модель GTU120 не имеет в своем составе бойлера, в отличие от модели GTU1200, где бойлер объемом 160 или 250 литров располагается горизонтально под котлом и модели GTU1200V, где бойлер объемом 130 литров расположен в едином корпусе с котлом. Модели GT120 и GT1200 предназначены для использования с любыми вентиляторными горелками, как жидкотопливными так и газовыми. Модель GT1200 имеет в своем составе бойлер объемом 160 и 250 литров расположенный горизонтально под котлом. Котлы всех моделей могут оснащаться одной из трех панелей управления: стандартной — самый простой режим регулирования; Easymatic — обеспечивающей автоматическую работу котельной установки и Diematic-3 — оснащенной электронной системой управления, которая может управлять многокотельными устновками. Все котлы данной серии имеют максимальную рабочую температуру 100°С при максимальном рабочем давлении 4 бара. Объем воды в котле 19 л для моделей с диапазоном мощности от 16 до 21 кВт и 35,5 л для моделей с мощностью от 33 до 39 кВт. В зависимости от мощности котла изменяется и количество секций котла так например котел модели GT 123 имеет 3 секции; GT124 — 4 секции; GT125 — 5 секций; GT126 — 6 секций. В моделях котлов с бойлерами соединение бойлера с котлом осуществляется с помощью специальных трубопроводов и узлов соединения. Для всех моделей котлов могут использоваться гидравлические модули, как для прямых контуров, так и для контуров со смесителем (~2~). Монтаж котла заключается в установке теплоизоляции, обшивки, панели управления на блок теплообменника, а также выполнения гидравлических соединений. Особое внимание необходимо уделять установке горелки, которая через специальный фланец устанавливается на дверке котла таким образом, чтобы дефлектор горелки выступал за изоляцию дверки, при этом должны также соблюдаться требования по установке фирмы производителя горелки (~3~). При установке котла в помещении необходимо предусмотреть возможность свободного доступа к котлу, горелке, дымоходу как с точки зрения монтажа, так и дальнейшего сервисного обслуживания (~4~). Очень важно обеспечить подачу воздуха в помещение, а также вентиляцию для эффективного проветривания помещения. Места поступления воздуха должны располагаться как можно ближе к горелке котла для обеспечения ее воздухом (~4~). Эффективная работа горелки во многом определяется количеством воздуха поступающего в зону горения, поэтому расположение и размеры отверстий для подачи воздуха имеют важное значение и должны обязательно присутствовать в помещении котельной установки. Высокие характеристики современных котлов приводят к получению достаточно низкой температуры отходящих газов — порядка 180–200°С. Поэтому необходимо выполнять определенные требования предъявляемые к дымоходам, которые должны обеспечивать необходимое разрежение — тягу, порядка 0,08–0,11 мбар, обеспечивать отвод образующего конденсата, который может возникнуть при определенных низкотемпературных режимах работы. Диаметр дымохода должен быть не менее диаметра отверстия в котле для отвода дымовых газов, а также его высота должна отвечать требованиям правил и норм по установке дымохода и рекомендациям производителя котельного оборудования. Так для котлов модели GT123 минимальный диаметр дымохода составляет 125 мм. А минимальная высота 5 м; для модели GT126 — диаметр 153 мм, а высота 7 м. Выполнение требований, предъявляемых к помещению, где установлен котел, дымоходу во многом определяет эффективную и бесперебойную работу котла. Серия GT210 чугунных секционных котлов с мощностью от 40 до 100 кВт представлена следующими моделями. GT210 со стандартной панелью и с автоматическим устройством регулирования Diematic предназначены для эксплуатации с одноступенчатыми жидкотопливными и газовыми вентиляторными горелками. Модели GT210K и GT210 Diematic-m Delta могут использоваться с одноступенчатыми, двухступенчатыми и модулирующими горелками. GT2100 со стандартной панелью управления и устройством регулирования Diematic Delta с горизонтальным бойлером расположенным под котлом и емкостью 150 и 250 литров. Котлы данной серии предназначены для эксплуатации в системах отопления с максимальной рабочей температурой 100°С при максимальном рабочем давлении 4 бара. Пределы регулирования температуры в котле составляют 30–85°С. Конструктивно котел состоит из секционного теплообменника, обшивки, панели управления, патрубков для гидравлического подсоединения к системе отопления. В зависимости от мощности котла изменяется количество секций и объем теплоносителя. Так в модели GT214 объем воды составляет 36 л, количество секций — 4; GT215 — 43 л, количество секций — 5. Котел модели GT218 имеет 8 секций и объем воды в теплообменнике 64 литра. Теплообменник котла сборный, состоит из секций, которые собираются на специальных ниппелях. Конструкция теплообменника такова, что обеспечивается трехходовой принцип удаления отходящих газов, этим достигается максимальная эффективность котла и высокий КПД, который составляет 93–95%. Для еще большего увеличения эффективности котла применяются специальные турбулизаторы, которые вставляются в пазы в топке теплообменника. Теплообменник снабжен специальной гильзой в которую помещается до 4 температурных датчиков котла. Под верхней крышкой котла располагаются электронные и монтажные платы, к которым обеспечен удобный доступ, что позволяет достаточно быстро выполнить все электрические соединения. Сборка котла заключается в установке теплообменника, регулировке его по уровню с помощью специальных ножек, установке дверки котла, которая может открываться на любую сторону (ее установка определяется местом установки котла и удобством проведения сервисного обслуживания), монтаже теплоизоляции (при этом особое внимание необходимо уделить установки теплоизоляции под устройством регулирования, а также фиксированию теплоизоляции на теплообменнике) монтаже обшивки котла. После сборки котла осуществляются гидравлические и электрические соединения. Теплообменник котла может поставляться в разобранном виде. В этом случае сборка теплообменника осуществляется в помещении котельной установки (~6~). Для сборки секций котла применяется монтажный инструмент, который состоит из двух штанг, фланцев и специальных ключей. Перед началом сборки подготавливают переднюю и заднюю секции, для этого осуществляют монтаж опорных элементов котла с ножками. Сборку теплообменника осуществляют с задней секции. Для сборки применяют ниппели и специальный шнур. Поверхности ниппеля и отверстия в секции, куда он будет устанавливаться, тщательно очищают, наносят герметизирующую смазку (специальный сурик, а затем вставляют ниппели в отверстие секции. Для герметизации топки котла по отходящим газам применяют специальный шнур, который закрепляется в пазу секции с помощью силиконовой смазки. Подготовленные таким образом секции стягиваются с помощью монтажного инструмента. После монтажа патрубков подающей и обратной линий, штуцеров, заглушек производят проверку теплообменника на его герметичность. Далее производят сборку котла как указывалось выше. При установке горелки в дверцу котла используется специальный фланец, при этом необходимо правильно расположить горелку по отношению к теплоизоляции дверки котла. Выходная часть трубы горелки должна выходить за теплоизоляцию дверки, при этом необходимо также соблюдать рекомендации по установке горелки фирм-производителей горелок. При установке котла в помещении для обеспечения свободного доступа к элементам котла необходимо соблюдать минимальные расстояния, которые рекомендует фирма-производитель (~4~). Особенно важно, как это указывалось для котлов серии GT120, обеспечить подачу воздуха в помещение, а также вентиляцию и отвод дымовых газов. Для котлов серии GT210 диаметр дымохода должен быть не менее 150 мм. Высота дымохода должна соответствовать нормам и требованиям предъявляемых к дымоходам и для котлов серии GT210 должна быть не менее 5 метров. При подключении котла к бойлеру могут использоваться типовые элементы подсоединения. Кроме этого при монтаже котельной установки могут использоваться различные гидравлические блоки, которые во многом упрощают монтаж и делают его более быстрым.

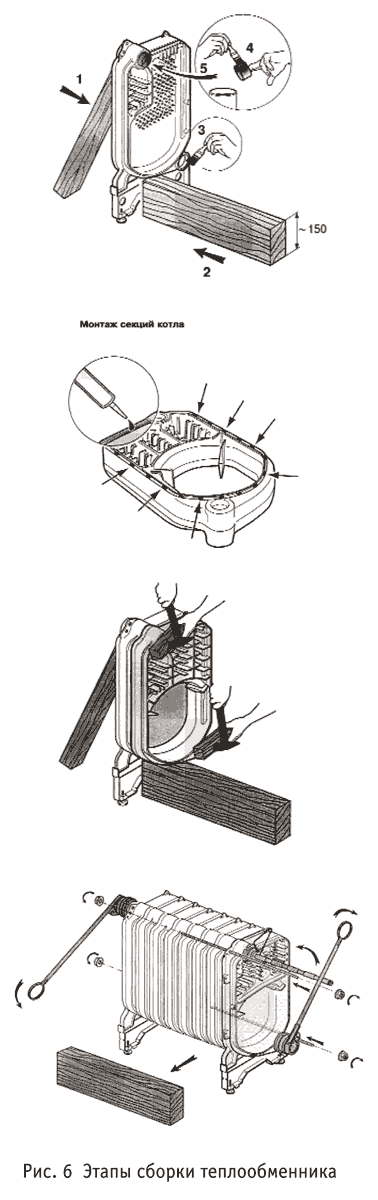

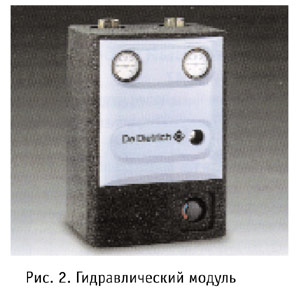

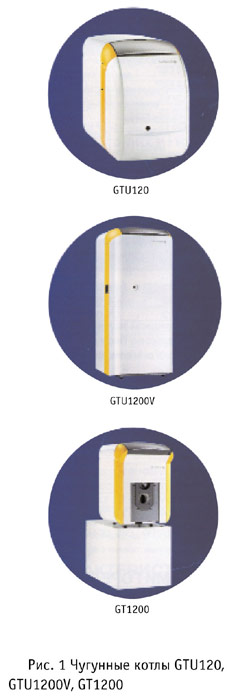

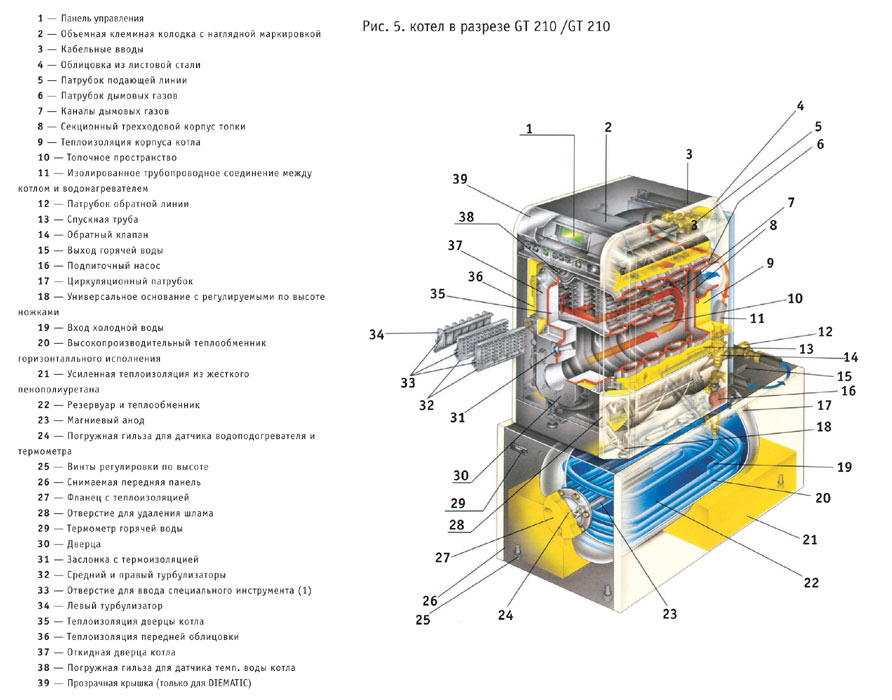

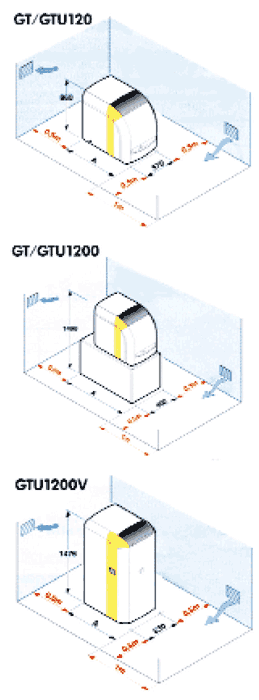

ФОТОГРАФИИ и РИСУНКИ ~1~. Чугунные котлы GTU120, GTU1200V, GT1200 ~2~. Гидравлический модуль ~3~. Правильная установка горелки ~4~. Размеры, рекомендуемые для обеспечения доступа к котлу ~5~. Котел в разрезе GT 210 /GT 210 ~6~. Этапы сборки теплообменника
Продолжение темы в следующем номере журнала — котлы средней и большой мощности GT 300, GT 400, GT 500.
